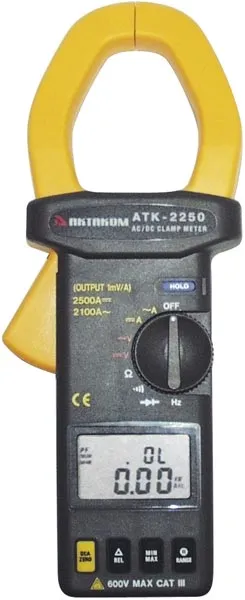

Надежные, мощные токовые клещи с расширенным диапазоном токов (до 2,5 кА) для работы в силовых электроэнергетических установках. Максимальный размер охвата для шины – 65х24 мм, диаметр охвата – 55 мм. Имеют аналоговый выход и могут использоваться как автономный прибор или в составе измерительного комплекса. Частотный диапазон измеряемых токов и напряжений расширен до 1 кГц.
Технические параметры- Измерение:
- постоянный ток 0,1...2500 А (погр. 1,5...2 %)
- переменный ток 0,1 А...2100 А (погр. 1,5...3 %) (40...1 кГц)
- постоянное напряжение 0,1 мВ...600 В (погр. 1,5 %)
- переменное напряжение 0,1 мВ...600 В (погр. 1,5...2 %) (40...1 кГц)
- сопротивление 0,1 Ом...40 МОм (погр. 1,5 %)
- частота 100 Гц...1000 кГц с разрешением 0,01 Гц (погр. 0,5 %)
- базовая погрешность ±1,5 %±3 емр.
- прозвонка <40 Ом
- проверка диодов 3 В
- время измерения 2 раза в секунду для цифрового индикатра, 20 раз в секунду для графической шкалы
- размер охвата для кабеля – 55 мм, для шины – 65x24
- дисплей 3¾
- сервисные функции:
- автоустановка нуля
- удержание показаний
- фиксация минимальных и максимальных значений
- автоустановка диапазонов измерения
- аналоговый выход на осциллограф или мультиметр - питание 9 В "Крона"
- габаритные размеры 271x112x46 мм
- масса 647 г
- Габаритные размеры в упаковочной таре 160х70х300, вес 1 кг.
- Прибор
- Щупы
- Мягкий кейс
- Руководство по эксплуатации
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
1. Установите функциональный переключатель в положение " V" или "~ V".
2. Подключите черный провод к разъему "СОМ", а красный – к разъему "+".
3. Подсоедините щупы к измеряемой цепи и прочтите показания прибора.
Примечание: Не пытайтесь измерить напряжение более 600 Вскз.
Измерение сопротивления и "прозвонка" цепи токовыми клещами АТК-22501. Установите функциональный переключатель в положение "Ω" или " ".
2. Подключите черный провод к разъему "СОМ", а красный – к разъему "+".
3. Подсоедините щупы к двум точкам тестируемой цепи или резистора, прочтите показания прибора.
4. Если сопротивление цепи меньше 40 Ом – в режиме "прозвонки" звучит звуковой сигнал.
Тест диодов токовыми клещами АТК-22501. Установите функциональный переключатель в положение " ".
2. Подключите черный провод к разъему "СОМ", а красный – к разъему "+".
3. При подключении в прямой полярности, через диод протекает прямой ток. При неисправности диода на дисплее отобразится "0" (пробой диода) или "1" (обрыв в диоде). При подключении в обратной полярности, при исправном диоде на экране отобразится "1", при неисправности экране отобразится ",000" или другие значения.
Для правильного тестирования диода обязательно используйте обе процедуры.
Измерение силы постоянного и переменного тока токовыми клещами АТК-22501. Установите функциональный переключатель в положение " А" или "~ А".
2. Перед началом измерений постоянного тока нажмите и удерживайте кнопку DCA ZERO до обнуления показаний дисплея.
3. Выбор диапазона измерений будет производиться автоматически. Если Вы хотите выбрать диапазон вручную – нажмите кнопку RANGE перед тем как нажать кнопку DCA ZERO.
4. Разомкните клещи и охватите только один проводник с током и прочитайте на дисплее значение тока.
Примечания: Для обеспечения высокой точности измерений следите за тем, чтобы проводник проходил через центр плоскости разъемного сердечника трансформатора клещей и чтобы нанесенный на клещи знак "+" был направлен к источнику мощности.
Если задействована функция относительных измерений (кнопка REL), то при нажатии кнопки DCA ZERO прибор останется в режиме ручного выбора диапазона.
Если Вы хотите выбрать диапазон вручную – нажмите кнопку RANGE перед тем как нажать кнопку DCA ZERO.
Соединение с осциллографом или мультиметром в режиме измерений силы токаВ приборе имеется аналоговый выход измерения силы тока на гнезда для измерений напряжения.
1. Установите функциональный переключатель в положение " А" или "~ А".
2. Подключите соединительные провода (в комплект не входят) к разъёмам "+" и "СОМ", соответственно.
3. Соедините эти разъемы с аналогичными разъемами мультиметра или, используя специальный кабель, с разъемом осциллографа и прочтите измеренное значение.
Измерение частоты токовыми клещами АТК-22501. Установите функциональный переключатель в положение "Hz".
2. Подключите черный провод к разъему "СОМ", а красный – к разъему "+".
3. Подсоедините щупы к тестируемой цепи и прочтите показания прибора.
4. Если потребуется, измените чувствительность, нажимая кнопку RANGE (10 мВ (по умолчанию)/100 мВ/1 В).
Примечание: Для получения устойчивых результатов при измерении высоких частот рекомендуется устанавливать чувствительность 100 мВ или 1 В.
Ручной или автоматический выбор диапазона измерений токовых клещей АТК-2250Для перехода в ручной режим выбора диапазона измерений нажмите кнопку RANGE. Для возврата в автоматический режим (активен по умолчанию при включении токовых клещей) нажмите и удерживайте кнопку RANGE в течение не менее 2 с.
Выбор режима относительных измерений в токовых клещах АТК-2250Для выбора режима нажмите кнопку REL. Последнее измеренное значение будет принято за опорное, на дисплее будут отображены нули. Результаты последующих измерений будут отображены в виде разности между текущим и опорным значениями. Для выключения функции нажмите и удерживайте кнопку REL в течение не менее 2 с. Эта функция не может работать одновременно с функцией фиксации максимального или минимального значений.
Удержание текущего показания в токовых клещах АТК-2250Для удержания текущего показания (последнего измеренного) на дисплее прибора нажмите кнопку HOLD. На дисплее появится символ "Н". Для выхода из режима повторно нажмите кнопку HOLD.
Фиксация максимального и минимального значений в токовых клещах АТК-2250Нажмите кнопку МАХ/MIN. На экране появятся символы "Н" и "MIN". Прибор начнет процесс измерений и фиксацию минимального значения из измеренных. При повторном нажатии кнопки, прибор перейдет к фиксации максимального значения (символ "MAX"). При следующем нажатии кнопки, прибор вернется к нормальному режиму измерений. Эта функция не может работать одновременно с функцией относительных измерений.
Статьи о продукции АКТАКОМТоковые клещи как инструмент массовых электрических измерений
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация
|
Для перехода в ручной режим выбора диапазона измерений нажмите кнопку RANGE. Для возврата в автоматический режим (активен по умолчанию при включении токовых клещей) нажмите и удерживайте кнопку RANGE в течение не менее 2 с. |
В токовых клещах АТК-2250 имеется аналоговый выход измерения силы тока на гнезда для измерений напряжения.
Наверх |
Документация
| АТК-2250 руководство по эксплуатацииРедакция: 181030 Дата изменения: 24.05.2019 | Читать У Вас уже есть этот прибор? Да Нет | 1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням |
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Распечатать таблицы с указанием поверяемых значений (точек)
| Серийный номер: | |
| Примечание: |
| 400 мВ | 0.1 мВ | ±(1.5%+3 е.м.р.) | ±6.2985 мВ | мВ | ||
| 4 В | 0.001 В | ±(1.5%+3 е.м.р.) | ±0.062985 В | В | ||
| 40 В | 0.01 В | ±(1.5%+3 е.м.р.) | ±0.62985 В | В | ||
| 400 В | 0.1 В | ±(1.5%+3 е.м.р.) | ±6.2985 В | В | ||
| 600 В | 1 В | ±(1.5%+3 е.м.р.) | ±11.985 В | В |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 400 мВ | 0.1 мВ | ±(1.5%+3 е.м.р.) | ±6.2985 мВ | 39.1 мВ | 40 мВ (10% диапазона) | 40.9 мВ | ДаНет | |
| 196.7 мВ | 200 мВ (50% диапазона) | 203.3 мВ | ||||||
| 354.3 мВ | 360 мВ (90% диапазона) | 365.7 мВ | ||||||
| 4 В | 0.001 В | ±(1.5%+3 е.м.р.) | ±0.062985 В | 0.391 В | 0.4 В (10% диапазона) | 0.409 В | ДаНет | |
| 1.967 В | 2 В (50% диапазона) | 2.033 В | ||||||
| 3.543 В | 3.6 В (90% диапазона) | 3.657 В | ||||||
| 40 В | 0.01 В | ±(1.5%+3 е.м.р.) | ±0.62985 В | 3.91 В | 4 В (10% диапазона) | 4.09 В | ДаНет | |
| 19.67 В | 20 В (50% диапазона) | 20.33 В | ||||||
| 35.43 В | 36 В (90% диапазона) | 36.57 В | ||||||
| 400 В | 0.1 В | ±(1.5%+3 е.м.р.) | ±6.2985 В | 39.1 В | 40 В (10% диапазона) | 40.9 В | ДаНет | |
| 196.7 В | 200 В (50% диапазона) | 203.3 В | ||||||
| 354.3 В | 360 В (90% диапазона) | 365.7 В | ||||||
| 600 В | 1 В | ±(1.5%+3 е.м.р.) | ±11.985 В | 56.1 В | 60 В (10% диапазона) | 63.9 В | ДаНет | |
| 292.5 В | 300 В (50% диапазона) | 307.5 В | ||||||
| 528.9 В | 540 В (90% диапазона) | 551.1 В |
| 400 мВ | 0.1 мВ | ±(2%+5 е.м.р.) | ±8.498 мВ | мВ | ||
| 4 В | 0.001 В | ±(2%+5 е.м.р.) | ±0.08498 В | В | ||
| 40 В | 0.01 В | ±(2%+5 е.м.р.) | ±0.8498 В | В | ||
| 400 В | 0.1 В | ±(2%+5 е.м.р.) | ±8.498 В | В | ||
| 600 В | 1 В | Не задано | ±0 В | В |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 400 мВ | 0.1 мВ | ±(2%+5 е.м.р.) | ±8.498 мВ | 38.7 мВ | 40 мВ (10% диапазона) | 41.3 мВ | ДаНет | |
| 195.5 мВ | 200 мВ (50% диапазона) | 204.5 мВ | ||||||
| 352.3 мВ | 360 мВ (90% диапазона) | 367.7 мВ | ||||||
| 4 В | 0.001 В | ±(2%+5 е.м.р.) | ±0.08498 В | 0.387 В | 0.4 В (10% диапазона) | 0.413 В | ДаНет | |
| 1.955 В | 2 В (50% диапазона) | 2.045 В | ||||||
| 3.523 В | 3.6 В (90% диапазона) | 3.677 В | ||||||
| 40 В | 0.01 В | ±(2%+5 е.м.р.) | ±0.8498 В | 3.87 В | 4 В (10% диапазона) | 4.13 В | ДаНет | |
| 19.55 В | 20 В (50% диапазона) | 20.45 В | ||||||
| 35.23 В | 36 В (90% диапазона) | 36.77 В | ||||||
| 400 В | 0.1 В | ±(2%+5 е.м.р.) | ±8.498 В | 38.7 В | 40 В (10% диапазона) | 41.3 В | ДаНет | |
| 195.5 В | 200 В (50% диапазона) | 204.5 В | ||||||
| 352.3 В | 360 В (90% диапазона) | 367.7 В | ||||||
| 600 В | 1 В | Не задано | ±0 В | 60 В | 60 В (10% диапазона) | 60 В | ДаНет | |
| 300 В | 300 В (50% диапазона) | 300 В | ||||||
| 540 В | 540 В (90% диапазона) | 540 В |
| 400 А | 0.1 А | ±(1.5%+3 е.м.р.) | ±6.2985 А | А | ||
| 1000 А | 1 А | ±(1.5%+3 е.м.р.) | ±17.985 А | А | ||
| 2500 А | 1 А | Не задано | ±0 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 400 А | 0.1 А | ±(1.5%+3 е.м.р.) | ±6.2985 А | 39.1 А | 40 А (10% диапазона) | 40.9 А | ДаНет | |
| 196.7 А | 200 А (50% диапазона) | 203.3 А | ||||||
| 354.3 А | 360 А (90% диапазона) | 365.7 А | ||||||
| 1000 А | 1 А | ±(1.5%+3 е.м.р.) | ±17.985 А | 95.5 А | 100 А (10% диапазона) | 104.5 А | ДаНет | |
| 489.5 А | 500 А (50% диапазона) | 510.5 А | ||||||
| 883.5 А | 900 А (90% диапазона) | 916.5 А | ||||||
| 2500 А | 1 А | Не задано | ±0 А | 250 А | 250 А (10% диапазона) | 250 А | ДаНет | |
| 1250 А | 1250 А (50% диапазона) | 1250 А | ||||||
| 2250 А | 2250 А (90% диапазона) | 2250 А |
| 400 А | 0.1 А | ±(2%+5 е.м.р.) | ±8.498 А | А | ||
| 1000 А | 1 А | ±(2.5%+5 е.м.р.) | ±29.975 А | А | ||
| 2100 А | 1 А | Не задано | ±0 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 400 А | 0.1 А | ±(2%+5 е.м.р.) | ±8.498 А | 38.7 А | 40 А (10% диапазона) | 41.3 А | ДаНет | |
| 195.5 А | 200 А (50% диапазона) | 204.5 А | ||||||
| 352.3 А | 360 А (90% диапазона) | 367.7 А | ||||||
| 1000 А | 1 А | ±(2.5%+5 е.м.р.) | ±29.975 А | 92.5 А | 100 А (10% диапазона) | 107.5 А | ДаНет | |
| 482.5 А | 500 А (50% диапазона) | 517.5 А | ||||||
| 872.5 А | 900 А (90% диапазона) | 927.5 А | ||||||
| 2100 А | 1 А | Не задано | ±0 А | 210 А | 210 А (10% диапазона) | 210 А | ДаНет | |
| 1050 А | 1050 А (5
