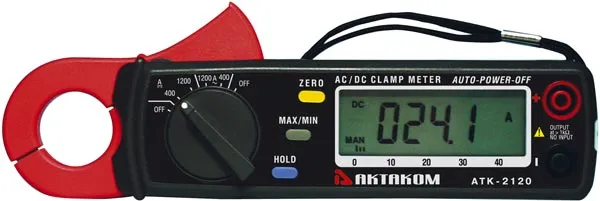

Эти токовые клещи предназначены для измерения тока в диапазоне до 1200 А. Прибор имеет аналоговый выход. При подключении токовых клещей к осциллографу можно наблюдать форму сигнала измеряемой величины, а при подключении к мультиметру с возможностью записи данных - записывать измеренные значения тока. При этом все измеренные показания отображаются на дисплее прибора.
Технические параметры- измерение постоянного тока 0,1...1200 А с погрешностью 2%
- измерение переменного тока (40...400 Гц) 0,1...1200 А с погрешностью 3%
- аналоговый выход 1 мВ/1 А
- фиксация мин/макс показаний и удержание показаний
- диаметр захвата 23 мм
- дисплей 3¾ разряда с 40-сегментной аналоговой шкалой
- скорость измерения аналоговой шкалы 20 отсчетов/с
- установка 0 нажатием одной кнопки
- возможность интеграции прибора с мультиметром/осциллографом
- питание 2x1,5 В
- габаритные размеры 183x63,6x35,6 мм
- масса 190 г
- Габаритные размеры в упаковочной таре 120х60х230, вес 0,46 кг.
- Прибор
- Соединительные провода (2 шт.)
- Руководство по эксплуатации
|
|
| ||||||||||||
|
Токовые клещи как инструмент массовых электрических измерений
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация
|
Документация
| АТК-2120 руководство по эксплуатацииРедакция: 170712 Дата изменения: 24.05.2019 | Читать У Вас уже есть этот прибор? Да Нет | 1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням |
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Распечатать таблицы с указанием поверяемых значений (точек)
| Серийный номер: | |
| Примечание: |
| 400 А | 0.1 А | ±(2%+3 е.м.р.) | ±8.298 А | А | ||
| 1000 А | 1 А | ±(2%+3 е.м.р.) | ±22.98 А | А | ||
| 1200 А | 1 А | Не задано | ±0 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 400 А | 0.1 А | ±(2%+3 е.м.р.) | ±8.298 А | 38.9 А | 40 А (10% диапазона) | 41.1 А | ДаНет | |
| 195.7 А | 200 А (50% диапазона) | 204.3 А | ||||||
| 352.5 А | 360 А (90% диапазона) | 367.5 А | ||||||
| 1000 А | 1 А | ±(2%+3 е.м.р.) | ±22.98 А | 95 А | 100 А (10% диапазона) | 105 А | ДаНет | |
| 487 А | 500 А (50% диапазона) | 513 А | ||||||
| 879 А | 900 А (90% диапазона) | 921 А | ||||||
| 1200 А | 1 А | Не задано | ±0 А | 120 А | 120 А (10% диапазона) | 120 А | ДаНет | |
| 600 А | 600 А (50% диапазона) | 600 А | ||||||
| 1080 А | 1080 А (90% диапазона) | 1080 А |
| 400 А | 0.1 А | ±(3%+4 е.м.р.) | ±12.397 А | А | ||
| 1000 А | 1 А | ±(3%+4 е.м.р.) | ±33.97 А | А | ||
| 1200 А | 1 А | Не задано | ±0 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 400 А | 0.1 А | ±(3%+4 е.м.р.) | ±12.397 А | 38.4 А | 40 А (10% диапазона) | 41.6 А | ДаНет | |
| 193.6 А | 200 А (50% диапазона) | 206.4 А | ||||||
| 348.8 А | 360 А (90% диапазона) | 371.2 А | ||||||
| 1000 А | 1 А | ±(3%+4 е.м.р.) | ±33.97 А | 93 А | 100 А (10% диапазона) | 107 А | ДаНет | |
| 481 А | 500 А (50% диапазона) | 519 А | ||||||
| 869 А | 900 А (90% диапазона) | 931 А | ||||||
| 1200 А | 1 А | Не задано | ±0 А | 120 А | 120 А (10% диапазона) | 120 А | ДаНет | |
| 600 А | 600 А (50% диапазона) | 600 А | ||||||
| 1080 А | 1080 А (90% диапазона) | 1080 А |
