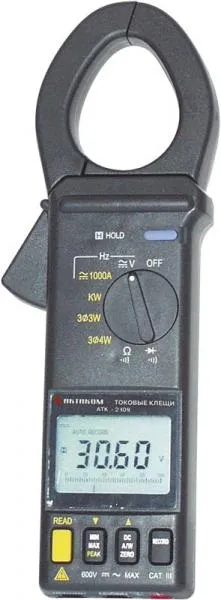

Профессиональная модель токовых клещей-ваттметра с возможностью измерения параметров 3-фазных сетей. Имеет встроенный мультиметр, позволяет осуществлять регистрацию данных в ручном и автоматическом режиме, а также передавать данные в ПК через RS-232.
Технические характеристики- Измерение активной (до 600кВт) и полной мощности в однофазных (1ф2п, 1ф3п) и трехфазных (3ф3п, 3ф4п) сетях
- Измерение коэффициента мощности (PF)
- TrueRMS измерения (45...500 Гц)
- Скорость измерения: 2 изм/сек (цифровая шкала), 5 изм/сек (аналоговая шкала)
- Фиксация максимальных и минимальных значений
- Измерение пиковых значений, обнаружение помех (1 мс)
- Проверка диодов
- Прозвонка цепи (звуковой сигнал <50 Ом)
- Диаметр обхвата 46 мм
- Регистратор на 4000 записей в непрерывном режиме, 25 записей в ручном режиме
- Автоотключение через 30 минут
- Двойной 4-разрядный дисплей ЖКИ
- Аналоговая шкала 40 сегментов
- RS-232
- Питание 1х9 В, батарея типа "Крона"
- Габаритные размеры 260х93х45 мм
- Масса 450 г
- Габаритные размеры в упаковочной таре 173х65х270, вес 0,86 кг.
| 1000 А | 0,1 А | ±(2,0 % + 10 е.м.р.) | 1100 А |
| 1000 А | 0,1 А | ±(2,0 % + 10 е.м.р.) | 45...500 Гц | 1100 А |
| 19,5 кВт (<150 А) | 0,01 кВт | ±(3,0 % + 10 е.м.р.) | 45...500 Гц | PF=0,5...1 (Θ<60°) |
| 600 кВт (>150 А) | 0,1 кВт |
| 19,5 кВА (<150 А) | 0,01 кВА | ±(3,0 % + 10 е.м.р.) | 45...500 Гц | PF=0,5...1 |
| 600 кВА (>150 А) | 0,1 кВА |
| 0,000...1,000 | 0,001 | ±2,0 % |
| 600 В | 0,1 В | ±(0,5 % + 5 е.м.р.) | 1 МОм | 600 В |
| 600 В | 0,1 В | ±(0,5 % + 5 е.м.р.) | 1 МОм | 45...500 Гц | 600 Вскз |
| 10 кОм | 1 Ом | ±(1 % + 5 е.м.р.) | не более 3,2 В | 600 Вскз |
| 1 кГц | 0,1 Гц | ±(0,5 % + 5 е.м.р.) | 10 В или 10 А | 600 В/1100 А |
| 5 кГц | 1 Гц |
- Токовые клещи
- Соединительные провода
- Батарея 9 В
- Футляр для переноски
- Руководство по эксплуатации
- Адаптер АТА-2513 для подключения к ПК через интерфейс RS-232
- Универсальный набор аксессуаров АСА-2907
- Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
- Актаком АСА-2308 – адаптер для проводов, не имеющих разъема
- Магнитный адаптер Актаком АСА-2207 для безопасной работы в электрощитовых
- Зажим-насадка типа "крокодил" 1000V / 12А PTL909-5 (цвета: красный / черный)
- Зажим-насадка типа "крокодил" 1000V / 20А АСА-2106 (цвет синий)
- Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
- Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
- Переходник-шунт PTL-2172
- Кейс пластиковый герметичный 37-1
- Программное обеспечение AVCM Программное обеспечение для токовых клещей
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
Токовые клещи как инструмент массовых электрических измерений
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Программное обеспечение
|
Если при сохранении таблицы измеренных значений в Excel нарушается её форматирование (все данные сохраняются в одну ячейку/строку), рекомендуем установить в настройках операционной системы параметры разделителя дробной/целой части и разделителя списка в соответствии с международным стандартом: "точка" – для разделителя дробной части Для этого перейдите в окно соответствующих настроек:
Наверх |
| В токовых клещах АТК-2104 есть два режима записи результатов измерений: однократный и непрерывный. В первом случае, запись производится во внутреннюю память прибора, которая может вместить 25 значений. В случае непрерывной записи, память вмещает до 4000 значений. Непрерывная запись возможна при подключении к ПК через интерфейс RS-232 и специализированное ПО. Наверх |
Программное обеспечениеПрограммное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.
| AVCM Программное обеспечение для токовых клещейПриложение AKTAKOM Virtual ClampMeter (AVCM) предназначено для ввода в компьютер, отображения, обработки и сохранения в файлы данных, полученных от токовых клещей AKTAKOM ATK-2104. Для соединения с прибором обязательно требуется Адаптер АТА-2513Версия: 1.0.0.4 Дата изменения: 24.05.2019Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения. | Загрузить |
¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.
Документация| АТК-2104 руководство по эксплуатацииРедакция: 181030 Дата изменения: 24.05.2019 | Читать У Вас уже есть этот прибор? Да Нет | 1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням |
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Распечатать таблицы с указанием поверяемых значений (точек)
| Серийный номер: | |
| Примечание: |
| 600 В | 0.1 В | ±(0.5%+5 е.м.р.) | ±3.4995 В | В |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 600 В | 0.1 В | ±(0.5%+5 е.м.р.) | ±3.4995 В | 59.2 В | 60 В (10% диапазона) | 60.8 В | ДаНет | |
| 298 В | 300 В (50% диапазона) | 302 В | ||||||
| 536.8 В | 540 В (90% диапазона) | 543.2 В |
| 600 В | 0.1 В | ±(0.5%+5 е.м.р.) | ±3.4995 В | В |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 600 В | 0.1 В | ±(0.5%+5 е.м.р.) | ±3.4995 В | 59.2 В | 60 В (10% диапазона) | 60.8 В | ДаНет | |
| 298 В | 300 В (50% диапазона) | 302 В | ||||||
| 536.8 В | 540 В (90% диапазона) | 543.2 В |
| 1000 А | 0.1 А | ±(2%+10 е.м.р.) | ±20.998 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 1000 А | 0.1 А | ±(2%+10 е.м.р.) | ±20.998 А | 97 А | 100 А (10% диапазона) | 103 А | ДаНет | |
| 489 А | 500 А (50% диапазона) | 511 А | ||||||
| 881 А | 900 А (90% диапазона) | 919 А |
| 1000 А | 0.1 А | ±(2%+10 е.м.р.) | ±20.998 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 1000 А | 0.1 А | ±(2%+10 е.м.р.) | ±20.998 А | 97 А | 100 А (10% диапазона) | 103 А | ДаНет | |
| 489 А | 500 А (50% диапазона) | 511 А | ||||||
| 881 А | 900 А (90% диапазона) | 919 А |
| 5 кГц | 0.001 кГц | ±(0.5%+5 е.м.р.) | ±0.029995 кГц | кГц |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 5 кГц | 0.001 кГц | ±(0.5%+5 е.м.р.) | ±0.029995 кГц | 0.4925 кГц | 0.5 кГц (10% диапазона) | 0.5075 кГц | ДаНет | |
| 2.4825 кГц | 2.5 кГц (50% диапазона) | 2.5175 кГц | ||||||
| 4.4725 кГц | 4.5 кГц (90% диапазона) | 4.5275 кГц |
| 10 кОм | 1 Ом | ±(1%+5 е.м.р.) | ±0.10499 кОм | кОм |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 10 кОм | 1 Ом | ±(1%+5 е.м.р.) | ±0.10499 кОм | 0.985 кОм | 1 кОм (10% диапазона) | 1.015 кОм | ДаНет | |
| 4.945 кОм | 5 кОм (50% диапазона) | 5.055 кОм | ||||||
| 8.905 кОм | 9 кОм (90% диапазона) | 9.095 кОм |
| 19.5 кВт | 0.01 кВт | ±(3%+10 е.м.р.) | ±0.6847 кВт | кВт | ||
| 600 кВт | 0.1 кВт | ±(3%+10 е.м.р.) | ±18.997 кВт | кВт |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 19.5 кВт | 0.01 кВт | ±(3%+10 е.м.р.) | ±0.6847 кВт | 1.7915 кВт | 1.95 кВт (10% диапазона) | 2.1085 кВт | ДаНет | |
| 9.3575 кВт | 9.75 кВт (50% диапазона) | 10.1425 кВт | ||||||
| 16.9235 кВт | 17.55 кВт (90% диапазона) | 18.1765 кВт | ||||||
| 600 кВт | 0.1 кВт | ±(3%+10 е.м.р.) | ±18.997 кВт | 57.2 кВт | 60 кВт (10% диапазона) | 62.8 кВт | ДаНет | |
| 290 кВт | 300 кВт (50% диапазона) | 310 кВт | ||||||
| 522.8 кВт | 540 кВт (90% диапазона) | 557.2 кВт |
| 19.5 кВА | 0.01 кВА | ±(3%+10 е.м.р.) | ±0.6847 кВА | кВА | ||
| 600 кВА | 0.1 кВА | ±(3%+10 е.м.р.) | ±18.997 кВА | кВА |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 19.5 кВА | 0.01 кВА | ±(3%+10 е.м.р.) | ±0.6847 кВА | 1.7915 кВА | 1.95 кВА (10% диапазона) | 2.1085 кВА | ДаНет | |
| 9.3575 кВА | 9.75 кВА (50% диапазона) | 10.1425 кВА | ||||||
| 16.9235 кВА | 17.55 кВА (90% диапазона) | 18.1765 кВА | ||||||
| 600 кВА | 0.1 кВА | ±(3%+10 е.м.р.) | ±18.997 кВА | 57.2 кВА | 60 кВА (10% диапазона) | 62.8 кВА | ДаНет | |
| 290 кВА | 300 кВА (50% диапазона) | 310 кВА | ||||||
| 522.8 кВА | 540 кВА (90% диапазона) | 557.2 кВА |
