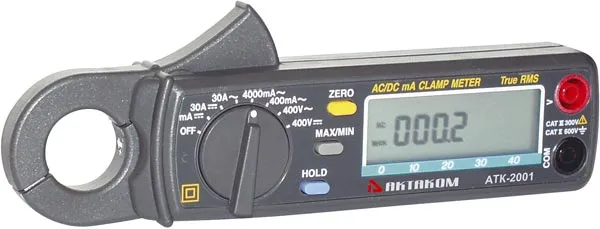

Высокочувствительные малогабаритные токовые клещи с разрешением до 0,1 мА/1 мА на переменном или постоянном токе, имеют встроенный универсальный мультиметр со специальным входом для подключения измерительных адаптеров с милливольтовым выходом.
Технические характеристики- Высокое разрешение при измерение постоянного тока 1 мА, переменного тока 0,1 мА
- Установка "0" при измерение постоянного тока одним нажатием кнопки
- Бесконтактное измерение частоты
- Измерение среднеквадратических значений (True RMS)
- Относительные измерения
- Диаметр обхвата 23 мм
- ЖКИ 3¾ разряда (4000 единиц)
- Графическая аналоговая шкала
- Удержание показаний
- Фиксация максимальных и минимальных значений
- Индикация перегрузки
- Индикация разряда батареи
- Габаритные размеры 183х61,3х35,6 мм
- Масса 190 г
- Габаритные размеры в упаковочной таре 120х60х230, вес 0,47 кг.
| 0 - 4000 мА | 1 мА | ± (2,0 % + 3 е. м. р.) | 40 А постоянный |
| 0- 30 А | 10 мА | ± (2,0 % + 3 е. м. р.) | 100 А постоянный |
| 400 мА | 0,1 мА | ± (2,0 %.+ 5 е. м. р.) | ± (4,0 % + 5 е. м. р.)** | 40 А переменный |
| 4000 мА | 1 мА | ± (2,5 % + 5 е. м. р.) | ± (3,0 % + 5 е. м. р.) | |
| 30 А | 10 мА | ± (2,0 % + 5 е. м. р.) | ± (2,5 % + 5 е. м. р.) | 100 А переменный |
* кроме диапазона 50...60 Гц
** диапазон частот 40...400 Гц
| 400 В | 0,1 мВ | ± (1,0 %+ 2 е. м. р.) | 1000 В |
| 400 В | 0,1 В | ± (1,5 %+ 4 е. м. р.) | ± (2,0 %+ 5 е. м. р.) | 800 В переменный |
- Прибор
- Щупы измерительные
- Чехол для переноски
- Руководство по эксплуатации
|
|
| ||||||||||||
|
|
| ||||||||||||
|
ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что при измерении тока провода измерения напряжения отключены от гнезд прибора.
1. При измерении силы постоянного тока установите поворотный переключатель в положение mA DC или 30А DC. Если вам неизвестно значение измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений. Нажмите кнопку ZERO для установки показаний прибора на 0. В связи с высокой чувствительностью прибора во избежание помех со стороны внешних магнитных полей установка на 0 должна производиться при той же ориентации прибора, какая будет при измерении.
2. При измерении силы переменного тока установите поворотный переключатель в положение 400 mA AC, 4000 mA или 30 А AC. Если вам неизвестно значение измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений.
3. Нажмите рычаг клещей до их открытия и полностью сомкните их вокруг провода, ток в котором должен быть измерен. Воздушный зазор между разъемными частями магнитопровода недопустим.
4. Считайте с дисплея значение силы тока.
1. Установите поворотный переключатель в положение V (DC) при измерении напряжения постоянного тока или в положение V~ (AC) при измерении напряжения переменного тока.
2. Вставьте провода щупов в соответствующие гнезда.
3. Подключите щупы к точкам измеряемой цепи.
4. Считайте с дисплея значение напряжения.
Кнопка ZERO может также использоваться для проведения относительных измерений. После нажатия этой кнопки текущее значение используется как опорное, индикатор устанавливается на нуль и на нем появляется символ "Δ". Все последующие результаты измерений равны разности текущего и опорного значений. Для возврата к обычному режиму удерживайте кнопку ZERO нажатой в течение более 2 с. Этот режим измерений отменяется также при нажатии кнопки MAX/MIN.
Удержание показаний индикатора в токовых клещах АТК-2001После нажатия кнопки HOLD на индикаторе фиксируется последнее измеренное значение. При повторном нажатии обновление данных восстанавливается.
Измерение наибольшего и наименьшего значений токовыми клещами АТК-2001
Для перехода в режим фиксации наибольшего или наименьшего из измеренных значений используйте кнопку MAX/MIN. После однократного нажатия индикатор показывает наибольшее за время измерений в этом режиме значение. После второго нажатия индикатор показывает наименьшее за время измерений в этом режиме значение. После третьего нажатия происходит возврат в обычный режим измерений. Режим измерений, выбранный кнопкой установки нуля, отменяется нажатием кнопки MAX/MIN.
Статьи о продукции АКТАКОМТоковые клещи как инструмент массовых электрических измерений
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация
|
| Предупреждение! Убедитесь, что при измерении тока провода измерения напряжения отключены от гнезд прибора.
Наверх |
Наверх |
| Кнопка "ZERO" может также использоваться для проведения относительных измерений. После нажатия этой кнопки текущее значение используется как опорное, индикатор устанавливается на нуль и на нем появляется символ "Δ". Все последующие результаты измерений равны разности текущего и опорного значений. Для возврата к обычному режиму удерживайте кнопку "ZERO" нажатой в течение более 2 с. Этот режим измерений отменяется также при нажатии кнопки MAX/MIN. Наверх |
| Для перехода в режим фиксации наибольшего или наименьшего из измеренных значений используйте кнопку MAX/MIN. После однократного нажатия индикатор показывает наибольшее за время измерений в этом режиме значение. После второго нажатия индикатор показывает наименьшее за время измерений в этом режиме значение. После третьего нажатия происходит возврат в обычный режим измерений. Режим измерений, выбранный кнопкой установки нуля, отменяется нажатием кнопки MAX/MIN. Наверх |
| После нажатия кнопки HOLD на индикаторе фиксируется последнее измеренное значение. При повторном нажатии обновление данных восстанавливается. Наверх |
Документация
| АТК-2001 руководство по эксплуатацииВключает методику поверки Редакция: 190411 Дата изменения: 24.05.2019 | Читать У Вас уже есть этот прибор? Да Нет | 1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням |
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Распечатать таблицы с указанием поверяемых значений (точек)
| Серийный номер: | |
| Примечание: |
| 400 В | 0.1 В | ±(1%+3 е.м.р.) | ±4.299 В | В |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 400 В | 0.1 В | ±(1%+3 е.м.р.) | ±4.299 В | 39.3 В | 40 В (10% диапазона) | 40.7 В | ДаНет | |
| 197.7 В | 200 В (50% диапазона) | 202.3 В | ||||||
| 356.1 В | 360 В (90% диапазона) | 363.9 В |
| 400 В | 0.1 В | ±(2%+5 е.м.р.) | ±8.498 В | В |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 400 В | 0.1 В | ±(2%+5 е.м.р.) | ±8.498 В | 38.7 В | 40 В (10% диапазона) | 41.3 В | ДаНет | |
| 195.5 В | 200 В (50% диапазона) | 204.5 В | ||||||
| 352.3 В | 360 В (90% диапазона) | 367.7 В |
| 4000 мА | 1 мА | ±(2%+5 е.м.р.) | ±84.98 мА | мА | ||
| 30 А | 10 мА | ±(2%+3 е.м.р.) | ±0.6298 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 4000 мА | 1 мА | ±(2%+5 е.м.р.) | ±84.98 мА | 387 мА | 400 мА (10% диапазона) | 413 мА | ДаНет | |
| 1955 мА | 2000 мА (50% диапазона) | 2045 мА | ||||||
| 3523 мА | 3600 мА (90% диапазона) | 3677 мА | ||||||
| 30 А | 10 мА | ±(2%+3 е.м.р.) | ±0.6298 А | 2.91 А | 3 А (10% диапазона) | 3.09 А | ДаНет | |
| 14.67 А | 15 А (50% диапазона) | 15.33 А | ||||||
| 26.43 А | 27 А (90% диапазона) | 27.57 А |
| 400 мА | 0.1 мА | ±(2%+5 е.м.р.) | ±8.498 мА | мА | ||
| 4000 мА | 1 мА | ±(2.5%+8 е.м.р.) | ±107.975 мА | мА | ||
| 30 А | 10 А | ±(2%+5 е.м.р.) | ±50.4 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 400 мА | 0.1 мА | ±(2%+5 е.м.р.) | ±8.498 мА | 38.7 мА | 40 мА (10% диапазона) | 41.3 мА | ДаНет | |
| 195.5 мА | 200 мА (50% диапазона) | 204.5 мА | ||||||
| 352.3 мА | 360 мА (90% диапазона) | 367.7 мА | ||||||
| 4000 мА | 1 мА | ±(2.5%+8 е.м.р.) | ±107.975 мА | 382 мА | 400 мА (10% диапазона) | 418 мА | ДаНет | |
| 1942 мА | 2000 мА (50% диапазона) | 2058 мА | ||||||
| 3502 мА | 3600 мА (90% диапазона) | 3698 мА | ||||||
| 30 А | 10 А | ±(2%+5 е.м.р.) | ±50.4 А | -47.06 А | 3 А (10% диапазона) | 53.06 А | ДаНет | |
| -35.3 А | 15 А (50% диапазона) | 65.3 А | ||||||
| -23.54 А | 27 А (90% диапазона) | 77.54 А |
