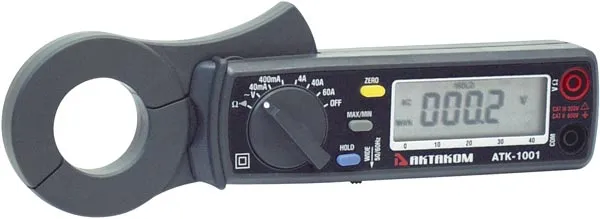

Простая, надежная и недорогая модель для бесконтактного контроля параметров переменного тока и измерения величины токов утечки в проводнике. Защелкнув измерительные клещи вокруг проводника, Вы сразу получаете результаты на дисплее. Незаменимый инструмент для современного электрика и энергетика!
Технические параметры- Измерение переменного тока в диапазоне 0...60 А с разрешением 10 мкА
- Измерение переменного напряжения в диапазоне 0...400 В с разрешением 0,1 В
- Измерение сопротивления в диапазоне 0...400 Ом с разрешением 0,1 Ом
- Разрешение 10 мкА при измерении переменного тока
- Диаметр охвата 30 мм
- 5 диапазонов при измерении переменного тока (40 мА, 400 мА, 4 А, 40 А, 60 А)
- Звуковая прозвонка цепи
- 3¾ разрядный ЖКИ
- Максимальный диаметр охватываемого проводника 30 мм
- Частотный диапазон 40...1000 Гц
- Графическая шкала
- Установка "0" одним нажатием кнопки
- Функция удержания показаний
- Фиксация максимального/минимального показаний
- Режим относительных измерений
- Защита от перегрузки до 600 В при измерении сопротивления
- Питание 3 В (2 батареи 1,5 В)
- Потребляемый ток 10 мА
- Масса 190 г
- Габариты 183х63,6х35,6 мм
- Габаритные размеры в упаковочной таре 120х60х230, вес 0,5 кг.
- Прибор
- Щупы измерительные
- Батарея 1,5 В — 2 шт.
- Руководство по эксплуатации
- Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
- Зажим-насадка типа "крокодил" 1000V / 20А АСА-2106 (цвет синий)
- Зажим-насадка типа "крокодил" 1000V / 12А PTL909-5 (цвета: красный / черный)
- АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
- Магнитный адаптер Актаком АСА-2207 для работы (например, в щитовых)
- Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
- Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
- Переходник-шунт PTL-2172
- Универсальный набор аксессуаров АСА-2907
- Кейс пластиковый герметичный 37-1
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
- Разъемный магнитопровод.
- Рычаг разъемного магнитопровода.
- Поворотный переключатель режимов и включения / выключения прибора.
- Переключатель частотного диапазона "50/60 Hz" / "Wide" для сигналов с частотой 40 Гц...1 кГц.
- Кнопка удержания показания.
- Кнопка фиксации максимального и минимального значений.
- Кнопка установки нулевого уровня / проведения относительных измерений.
- ЖКИ.
- Входной разъём "+" используется для измерения напряжения и сопротивления.
- "СОМ" вход используется для измерения напряжения и сопротивления
- Ремешок.
Внимание!Максимальная величина входного сигнала не должна превышать допустимое значение, указанное в спецификации. Не пытайтесь произвести измерения напряжения, превосходящего эти пределы. Несоблюдение этих указаний может привести к поражению электрическим током и повреждению прибора.
Установите переключатель режимов в положение измерениянапряжения: "400 V" постоянного тока. Вставьте разъёмы измерительных проводовтестера в соответствующие входные гнезда (черный тестовый кабель к разъему "СОМ",а красный – к разъему "+"). Подключите измерительные щупы ПАРАЛЛЕЛЬНОизмеряемой цепи. Считайте с дисплея значение напряжения.Измерение тока и утечки тока токовыми клещами АТК-1001Внимание!При измерениях тока убедитесь, что все измерительные щупы отключены от входных разъемов.
Отключайте прибор от цепи при переключении диапазонов.
1) Установите переключатель режимов на подходящий диапазон постоянного или переменного тока. Если вам неизвестен порядок измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений. Модель предназначена для измерения только силы переменного тока (в том числе тока утечки в одно- и многофазных
сетях) и имеет 5 диапазонов: "40мА" / "400мА" / "4А" / "40А" / "100А". Выберите частотный диапазон переключателем (Рис. 1, п.4 Руководства по эксплуатации).
Примечание:Электротехнические характеристики используемого в этих токовых клещах трансформатора столь высоки, что он имеет очень широкий частотный отклик. В связи с этим в результат измерений может вноситься погрешность, вызванная влиянием высокочастотных составляющих. Для устранения влияния высокочастотного шума в приборе имеется низкочастотный фильтр (переключатель частоты на "50/60"). Частота обрезания = 100 Гц (затухание 24 дБ/октаву). Для измерения сигнала, включающего высокочастотные составляющие в диапазоне 40 Гц…1 кГц переключатель должен быть установлен в положение "Wide". Необходимо произвести измерения в обоих положениях переключателя частоты и проанализировать разность показаний. Большое значение является признаком высокочастотной природы измеряемого сигнала.
2) Нажмите кнопку ZERO для установки показаний прибора на "0".
Внимание! В связи с высокой чувствительностью прибора во избежание помех от внешних магнитных полей установка "0" должна производиться при той же ориентации прибора, что и при измерении.
3) Для проведения измерений полностью охватите провод (только один) кольцом магнитопровода, замкнув его вновь. Наличие воздушного зазора в месте замыкания магнитопровода не допускается.
4) Считайте результат измерения с ЖКИ.
Примечание:Для измерения тока утечки на землю, а так же тока утечки в 1- и многофазных цепях переменного тока охватите кольцом магнитопровода провод заземления, 2 провода питания однофазной линии (1Ф2W), 3 провода 3-фазной линии (3Ф3W), 4 провода 3-фазной 4-проводной линии (3Ф4W).
Внимание!Перед проведением измерений сопротивления в цепи, отсоедините ее от источника питания и разрядите имеющиеся в ней конденсаторы.
Установите переключатель режимов работы в положение "Ω". Подсоедините измерительные провода к разъемам токовых клещей. Присоедините измерительные щупы к измеряемой цепи. Считайте результаты измерений с ЖКИ. При Rцепи<40 Ом раздаётся звуковой сигнал.
Примечания: Режим прозвонки при измерении сопротивлениявключается автоматически.Относительные измерения (измерение смещенных значений) и установка нуляКнопка установки нулевого уровня "ZERO" может быть использована также для проведения относительных измерений. После нажатия этой кнопки текущее измеренное значение принимается за ноль, и на ЖКИ высвечивается индикатор установки нулевого уровня ("Δ")
Удержание текущего результата измерений на ЖКИ токовых клещей АТК-1001Нажмите кнопку HOLD при этом отсчет измерения будет зафиксирован на ЖКИ. При повторном нажатии включается обновление данных.
Нахождение максимальных и минимальных значений в токовых клещах АТК-1001Для включения режима регистрации и отображения обновляемых максимальных и минимальных значений измеряемого параметра нажмите кнопку "MAX/MIN" до отображения индикатора MAX или MIN. Для возврата в нормальный режим измерений нажмите кнопку "MAX/MIN" до исчезновения индикаторов.
Внимание! Функция "MAX/MIN" не может работать одновременно с функцией относительных измерений (обнуления). Нажатие MAX/MIN отключает режим относительных измерений (обнуления), и наоборот – нажатие кнопки ZERO отключает режим "MAX/MIN".Автоматическое отключение питанияЕсли кнопки и функции прибора не используются в течении 30 мин, он автоматически включит ожидающий режим для сохранения питания. Для включения их вновь, необходимо нажать какую-либо кнопку (например HOLD) или изменить положение поворотного переключатель на "OFF", а затем снова включить прибор.
Для деактивации режима автоматического отключения питания, удерживайте кнопку HOLD,включая прибор.Статьи о продукции АКТАКОМТоковые клещи как инструмент массовых электрических измерений
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация
|
Документация
| АТК-1001 руководство по эксплуатацииРедакция: 170712 Дата изменения: 24.05.2019 | Читать У Вас уже есть этот прибор? Да Нет | 1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням |
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Распечатать таблицы с указанием поверяемых значений (точек)
| Серийный номер: | |
| Примечание: |
| 400 В | 0.1 В | ±(1%+3 е.м.р.) | ±4.299 В | В |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 400 В | 0.1 В | ±(1%+3 е.м.р.) | ±4.299 В | 39.3 В | 40 В (10% диапазона) | 40.7 В | ДаНет | |
| 197.7 В | 200 В (50% диапазона) | 202.3 В | ||||||
| 356.1 В | 360 В (90% диапазона) | 363.9 В |
| 40 мА | 10 мкА | ±(1.5%+5 е.м.р.) | ±0.64985 мА | мА | ||
| 400 мА | 100 мкА | ±(1.5%+5 е.м.р.) | ±6.4985 мА | мА | ||
| 4 А | 1 мА | ±(1.5%+5 е.м.р.) | ±0.064985 А | А | ||
| 40 А | 10 мА | ±(1.5%+5 е.м.р.) | ±0.64985 А | А | ||
| 60 А | 100 мА | ±(2%+5 е.м.р.) | ±1.698 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 40 мА | 10 мкА | ±(1.5%+5 е.м.р.) | ±0.64985 мА | 3.89 мА | 4 мА (10% диапазона) | 4.11 мА | ДаНет | |
| 19.65 мА | 20 мА (50% диапазона) | 20.35 мА | ||||||
| 35.41 мА | 36 мА (90% диапазона) | 36.59 мА | ||||||
| 400 мА | 100 мкА | ±(1.5%+5 е.м.р.) | ±6.4985 мА | 38.9 мА | 40 мА (10% диапазона) | 41.1 мА | ДаНет | |
| 196.5 мА | 200 мА (50% диапазона) | 203.5 мА | ||||||
| 354.1 мА | 360 мА (90% диапазона) | 365.9 мА | ||||||
| 4 А | 1 мА | ±(1.5%+5 е.м.р.) | ±0.064985 А | 0.389 А | 0.4 А (10% диапазона) | 0.411 А | ДаНет | |
| 1.965 А | 2 А (50% диапазона) | 2.035 А | ||||||
| 3.541 А | 3.6 А (90% диапазона) | 3.659 А | ||||||
| 40 А | 10 мА | ±(1.5%+5 е.м.р.) | ±0.64985 А | 3.89 А | 4 А (10% диапазона) | 4.11 А | ДаНет | |
| 19.65 А | 20 А (50% диапазона) | 20.35 А | ||||||
| 35.41 А | 36 А (90% диапазона) | 36.59 А | ||||||
| 60 А | 100 мА | ±(2%+5 е.м.р.) | ±1.698 А | 5.38 А | 6 А (10% диапазона) | 6.62 А | ДаНет | |
| 28.9 А | 30 А (50% диапазона) | 31.1 А | ||||||
| 52.42 А | 54 А (90% диапазона) | 55.58 А |
| 400 Ом | 0.1 Ом | ±(1%+3 е.м.р.) | ±4.299 Ом | Ом |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 400 Ом | 0.1 Ом | ±(1%+3 е.м.р.) | ±4.299 Ом | 39.3 Ом | 40 Ом (10% диапазона) | 40.7 Ом | ДаНет | |
| 197.7 Ом | 200 Ом (50% диапазона) | 202.3 Ом | ||||||
| 356.1 Ом | 360 Ом (90% диапазона) | 363.9 Ом |
