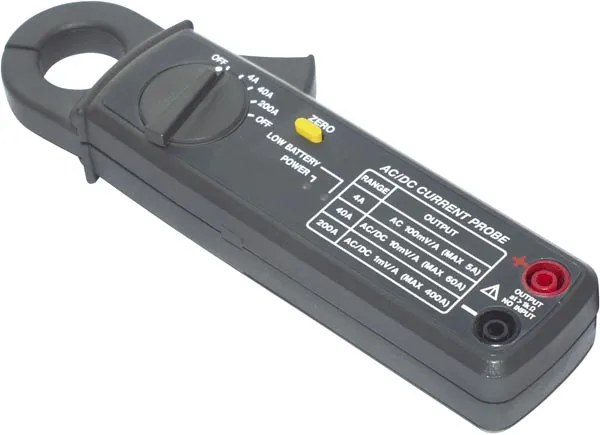

Токовые клещи-адаптер, при подключение к мультиметру, результаты измерений отображаются на дисплее мультиметра, а подключив токовые клещи-адаптер к осциллографу можно исследовать форму сигнала.
Технические характеристики- Три диапазона (4 А, 40 А, 200 А) в каждом из режимов измерений (перем./пост. ток)
- Выходной сигнал от 1 до 100 мВ на 1 А (перем./пост. ток)
- Частотный диапазон 40 Гц...1 кГц
- Датчик на эффекте Холла
- Питание 2 батареи по 1,5 В типа АА
- Габаритные размеры 183х61х36 мм
- Масса 190 г
- Габаритные размеры в упаковочной таре 120х60х225, вес 0,45 кг.
| 0...4 А* | 100 мВ/А | ±(0,02 Iизм + 0,005 А) | 0,1 мВ/1 мА |
| 0...40 А | 10 мВ/А | ±(0,01 Iизм + 0,02 А) | 0,1 мВ/10 мА |
| 0...150 А | 1 мВ/А | ±(0,01 Iизм + 0,2 А) | 0,1 мВ/100 мА |
| 150...200 А | 1 мВ/А | ±(0,022 Iизм + 0,2 А) | 0,1 мВ/100 мА |
* на диапазоне 4 А выходное напряжение может колебаться в пределах 0,4 мВ
Переменный ток (при частоте 40 Гц...1 кГц)
| 0...4 А | 100 мВ/А | ±(0,02 Iизм + 0,005 А) | 0,1 мВ/1 мА |
| 0...40 А | 10 мВ/А | ±(0,015 Iизм + 0,03 А) | 0,1 мВ/10 мА |
| 0...150 А | 1 мВ/А | ±(0,015 Iизм + 0,3 А) | 0,1 мВ/100 мА |
| 150...200 А | 1 мВ/А | ±(0,022 Iизм + 0,2 А) | 0,1 мВ/100 мА |
- Токовые клещи-адаптер
- Измерительные щупы
- Защитный чехол
- Руководство по эксплуатации
- Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
- Зажим-насадка типа "крокодил" 1000V / 12А PTL909-5 (цвета: красный / черный)
- Зажим-насадка типа "крокодил" 1000V / 20А АСА-2106 (цвет синий)
- Магнитный адаптер Актаком АСА-2207 для безопасной работы в электрощитовых
- АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
- Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
- Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
- Переходник-шунт PTL-2172
- Универсальный набор аксессуаров АСА-2907
- Кейс пластиковый герметичный 37-1
|
|
Токовые клещи как инструмент массовых электрических измерений
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация
|
Документация
| АТА-2504 руководство по эксплуатацииРедакция: 181030 Дата изменения: 24.05.2019 | Читать У Вас уже есть этот прибор? Да Нет | 1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням |
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Распечатать таблицы с указанием поверяемых значений (точек)
| Серийный номер: | |
| Примечание: |
| 4 А | Не задано | Не задано | ±0.08 А | А | ||
| 40 А | Не задано | Не задано | ±0.4 А | А | ||
| 150 А | Не задано | Не задано | ±1.5 А | А | ||
| 200 А | Не задано | Не задано | ±4.4 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 4 А | Не задано | Не задано | ±0.08 А | 0.392 А | 0.4 А (10% диапазона) | 0.408 А | ДаНет | |
| 1.96 А | 2 А (50% диапазона) | 2.04 А | ||||||
| 3.528 А | 3.6 А (90% диапазона) | 3.672 А | ||||||
| 40 А | Не задано | Не задано | ±0.4 А | 3.96 А | 4 А (10% диапазона) | 4.04 А | ДаНет | |
| 19.8 А | 20 А (50% диапазона) | 20.2 А | ||||||
| 35.64 А | 36 А (90% диапазона) | 36.36 А | ||||||
| 150 А | Не задано | Не задано | ±1.5 А | 14.85 А | 15 А (10% диапазона) | 15.15 А | ДаНет | |
| 74.25 А | 75 А (50% диапазона) | 75.75 А | ||||||
| 133.65 А | 135 А (90% диапазона) | 136.35 А | ||||||
| 200 А | Не задано | Не задано | ±4.4 А | 19.56 А | 20 А (10% диапазона) | 20.44 А | ДаНет | |
| 97.8 А | 100 А (50% диапазона) | 102.2 А | ||||||
| 176.04 А | 180 А (90% диапазона) | 183.96 А |
| 4 А | Не задано | Не задано | ±0.08 А | А | ||
| 40 А | Не задано | Не задано | ±0.6 А | А | ||
| 150 А | Не задано | Не задано | ±2.25 А | А | ||
| 200 А | Не задано | Не задано | ±4.4 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 4 А | Не задано | Не задано | ±0.08 А | 0.392 А | 0.4 А (10% диапазона) | 0.408 А | ДаНет | |
| 1.96 А | 2 А (50% диапазона) | 2.04 А | ||||||
| 3.528 А | 3.6 А (90% диапазона) | 3.672 А | ||||||
| 40 А | Не задано | Не задано | ±0.6 А | 3.94 А | 4 А (10% диапазона) | 4.06 А | ДаНет | |
| 19.7 А | 20 А (50% диапазона) | 20.3 А | ||||||
| 35.46 А | 36 А (90% диапазона) | 36.54 А | ||||||
| 150 А | Не задано | Не задано | ±2.25 А | 14.775 А | 15 А (10% диапазона) | 15.225 А | ДаНет | |
| 73.875 А | 75 А (50% диапазона) | 76.125 А | ||||||
| 132.975 А | 135 А (90% диапазона) | 137.025 А | ||||||
| 200 А | Не задано | Не задано | ±4.4 А | 19.56 А | 20 А (10% диапазона) | 20.44 А | ДаНет | |
| 97.8 А | 100 А (50% диапазона) | 102.2 А | ||||||
| 176.04 А | 180 А (90% диапазона) | 183.96 А |
