- Датчик тока на эффекте Холла
- Установка "0" встроенным регулятором
- Измерение постоянного тока в диапазоне 0...200 А с погрешностью ±(1,5%+1 А)
- Измерение постоянного тока в диапазоне 0...2000 А с погрешностью ±(2%+5 А)
- Измерение переменного тока в диапазоне 0...200 А с погрешностью ±(1,5%+1 А)
- Измерение переменного тока в диапазоне 0...2000 А с погрешностью ±(2%+5 А)
- Максимальный диаметр охватываемого проводника 50 мм
- Частотный диапазон 40...400 Гц
- Выходной сигнал: 1 мВ пост. на 1 А пост. тока; 1 мВ перем. на 1 А перем. тока
- Индикатор разряда батареи
- Питание 9 В
- Масса 414 г
- Габариты 210х64х33 мм
- Габаритные размеры в упаковочной таре 103х62х220, вес 0,46 кг.

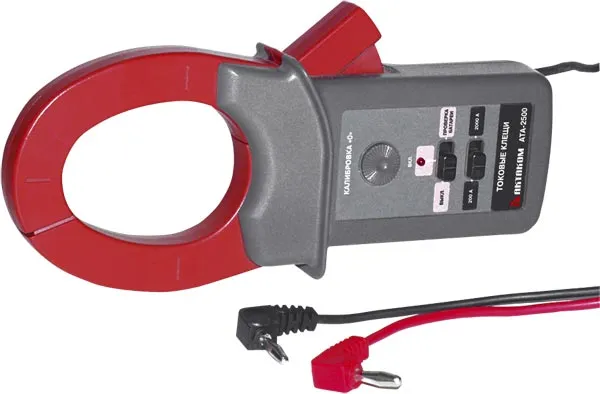

- Токовые клещи-адаптер
- Руководство по эксплуатации
|
|
- Трансформатор с разъемным магнитопроводом
- Рычаг для открывания клещей
- Регулятор установки нуля или кнопка ZERO (при измерении постоянного тока)
- Индикатор разряда батареи
- Индикатор включения питания
- Переключатель режимов работы
- Штекера проводов выхода
ВНИМАНИЕ! В связи с высокой чувствительностью прибора, во избежание помех со стороны внешних магнитных полей установка 0 и измерения силы постоянного тока должны производиться при одной и той же ориентации прибора.
1. Установите диапазон измерения клещей в соответствии с предполагаемой величиной измеряемого тока.
2. При измерении силы постоянного тока для установки нулевого отсчета на выходе клещей нажмите кнопку ZERO или поверните поворотный регулятор до охвата провода с током.
3. Подключите штекера проводов выхода к внешнему милливольтметру или мультиметру. Установите предел измерения милливольтметра или мультиметра в соответствии с предполагаемой величиной измеряемого тока и выбранным диапазоном измерения клещей.
4. Нажатием рычага откройте клещи и полностью сомкните их вокруг измеряемого провода. Воздушный зазор между щечками клещей недопустим.
5. Прочитайте на дисплее милливольтметра или мультиметра значение напряжения и рассчитайте величину тока с использованием коэффициента преобразования для выбранного предела измерений клещей.
Примечание: Разъемный сердечник может сохранять остаточную намагниченность и в некоторых случаях регулировки с помощью поворотного регулятора или кнопки ZERO может оказаться недостаточно. В этом случае несколькораз поменяйте направление измеряемого тока или несколько раз откройте изакройте сердечник. Статьи о продукции АКТАКОМТоковые клещи как инструмент массовых электрических измерений
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация
|
Документация
| АТА-2500, 2502, АТК-2ххх руководство по эксплуатацииРедакция: 170403 Дата изменения: 24.05.2019 | Читать У Вас уже есть этот прибор? Да Нет | 1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням |
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Распечатать таблицы с указанием поверяемых значений (точек)
| Серийный номер: | |
| Примечание: |
| 200 А | Не задано | ±(1.5%+1 е.м.р.) | ±3 А | А | ||
| 1000 А | Не задано | ±(2%+5 е.м.р.) | ±20 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 200 А | Не задано | ±(1.5%+1 е.м.р.) | ±3 А | 19.7 А | 20 А (10% диапазона) | 20.3 А | ДаНет | |
| 98.5 А | 100 А (50% диапазона) | 101.5 А | ||||||
| 177.3 А | 180 А (90% диапазона) | 182.7 А | ||||||
| 1000 А | Не задано | ±(2%+5 е.м.р.) | ±20 А | 98 А | 100 А (10% диапазона) | 102 А | ДаНет | |
| 490 А | 500 А (50% диапазона) | 510 А | ||||||
| 882 А | 900 А (90% диапазона) | 918 А |
| 200 А | Не задано | ±(1.5%+1 е.м.р.) | ±3 А | А | ||
| 1000 А | Не задано | ±(2%+5 е.м.р.) | ±20 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 200 А | Не задано | ±(1.5%+1 е.м.р.) | ±3 А | 19.7 А | 20 А (10% диапазона) | 20.3 А | ДаНет | |
| 98.5 А | 100 А (50% диапазона) | 101.5 А | ||||||
| 177.3 А | 180 А (90% диапазона) | 182.7 А | ||||||
| 1000 А | Не задано | ±(2%+5 е.м.р.) | ±20 А | 98 А | 100 А (10% диапазона) | 102 А | ДаНет | |
| 490 А | 500 А (50% диапазона) | 510 А | ||||||
| 882 А | 900 А (90% диапазона) | 918 А |
