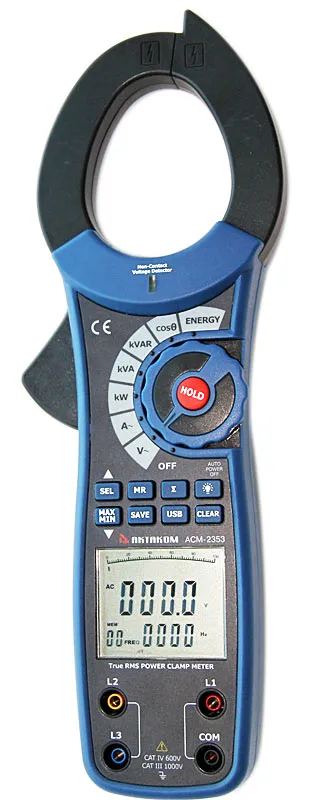

Профессиональные токоизмерительные клещи-ваттметр переменного (True RMS) тока АСМ-2353 для однофазных и трёхфазных сбалансированных нагрузок со встроенной памятью, функцией бесконтактного определения напряжения и USB-интерфейсом.
Особенности- ЖКИ: двухстрочный; 4 разряда; подсветка; аналоговая шкала
- Охват до 55 мм!
- Измерение истинных среднеквадратичных значений тока и напряжения (Ture RMS)
- Анализ однофазных и трёхфазных сбалансированных нагрузок
- Измерение активной, реактивной и полной мощности; коэффициента мощности и энергии
- Функция удержания текущих, минимальных и максимальных значений (HOLD/MIN/MAX)
- Автовыбор диапазона
- Бесконтактный датчик напряжения (NCV)
- Ручное сохранение и чтение записей из памяти (99 ячеек)
- USB-интерфейс
- Индикатор перегрузки
- Автоотключение питания
- Двойная изоляция корпуса
- Высокая категория защиты CAT IV 600 V / CAT III 1000 В
| ТОКОВЫЕ КЛЕЩИ | |||
| Переменный ток | 40 А / 100 А / 400 А / 1000 А | ±(2,0% + 5 е.м.р.) | |
| Переменное напряжение | 15 В / 100 В/ 300 В / 750 В | ±(1,2% + 5 е.м.р.) | |
| Частота | 20 Гц...200 Гц | ±(0,5% + 5 е.м.р.) | |
| ВАТТМЕТР | |||
| Активная мощность | 0,60 кВт...750,0 кВт | ±(3,0% + 5 е.м.р.) | |
| Реактивная мощность | ≤15 В / <1000А | 0,60 квар...15 квар | ±(4,0% + 20 е.м.р.) |
| >15 В / <1000А | 15 квар...750,0 квар | ±(4,0% + 5 е.м.р.) | |
| Полная мощность | 0,60 кВА...750 кВА | ±(3,0% + 5 е.м.р.) | |
| Коэффициент мощности | 0,3...1 | ±(2,0% + 20 е.м.р.) | |
| Фазовый угол | 0°...90° | ±2° | |
| Энергия | 1...9999 кВтч | ±(3,0% + 2 е.м.р.) | |
- Габаритные размеры: 295х100х46 мм
- Масса: 537 г
- Габаритные размеры в упаковочной таре 170х70х330, вес 0,9 кг.
- Токовые клещи
- Измерительные провода (чёрн., красн., син., желт.) - 4 шт.
- Зажимы типа "крокодил" (чёрн., красн., син., желт.) - 4 шт.
- Измерительные щупы (красн., чёрн.) - 2 шт.
- Оптический USB-кабель
- Мягкий кейс для переноски
- Батарея на 9 В
- Руководство по эксплуатации
- Программное обеспечение ACMM Программное обеспечение AKTAKOM Clamp Meter Monitor
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
- Разъемный магнитопровод
- Рычаг раскрытия губок магнитопровода
- Кнопка MR. Однократное нажатие включает режим регистрации показаний.
- Кнопка выбора фазы и суммирования мощностей. В режиме MR выбирает одно из сохранённых ранее показаний. Удержание в течение 2 секунд включает режим 3P3W (3-фазная 3-х проводная сеть).
- Кнопка регистрации максимального и минимального показаний при измерении напряжения, тока, активной мощности и полной мощности. В режиме суммирования мощностей циклически переключает отображение активной мощности, сумму реактивной мощности, сумму коэффициентов мощности и сумму полных мощностей. В режиме MR выбирает одно из сохранённых ранее показаний.
- Кнопка SAVE. Однократное нажатие сохраняет текущее показание, при этом звучит звуковой сигнал, а счётчик слева от дополнительной экранной области увеличивает значение на 1. Можно сохранить до 99 показаний.
- ЖКИ
- Входной разъём L2 (измерение второй фазы)
- Входной разъём L3 (измерение третьей фазы)
- Входной разъём COM
- Входной разъём L1 (измерение первой фазы)
- Кнопка USB. Включает режим отправки данных на компьютер.
- Кнопка CLEAR. При измерении активной мощности нажатие и удержание кнопки в течение 1 секунды сбрасывает время и перезапускает его отсчёт. При измерениях других параметров нажатие и удержание в течение 1 секунды кнопки стирает сохранённые показания.
- Кнопка включения/выключения подсветки дисплея.
- Кнопка суммирования текущих результатов измерений
- Кнопка удержания показаний на экране в любом режиме работы прибора.
- Переключатель выбора функции.
- Индикатор бесконтактного детектора напряжения.
Для измерения переменного напряжения и частоты подключите токовые клещи-ваттметр АКТАКОМ АСМ-2353 следующим образом:
- Подключите красный, желтый и синий измерительные провода к входным разъёмам L1, L2, L3, а чёрный – ко входному разъёму COM.
- Переведите ручку выбора функции в положение V, соответствующее измерению напряжения и частоты.
- Подсоедините красный, желтый и синий измерительные провода (входные разъёмы L1, L2, L3) к трём соответствующим фазам цепи под напряжением, а чёрный измерительный провод (входной разъём COM) – к соответствующему нейтральному проводу.
- Нажмите SEL для выбора положения фазы, на экране отобразится символ соответствующей фазы. L1 означает первую фазу , L2 – вторую , L3 – третью .
- На экране АСМ-2353 отобразятся эффективная величина напряжения и частота каждой фазы.
- Если входное напряжение превышает 750 В эфф., на экране появится сообщение 0L.
- Считайте с дисплея значение напряжения и частоты.
Для измерения переменного тока и переменного напряжения подключите токовые клещи-ваттметр АКТАКОМ АСМ-2353 следующим образом:
- Переведите ручку выбора функции в положение AAC.
- Разведите губки АСМ-2353.
- Отцентрируйте проводник внутри губок прибора, затем аккуратно сжимайте губки токовых клещей до их полного закрытия, при этом тестируемый проводник должен оставаться в центре. Модель АКТАКОМ АСМ-2353 может проводить измерения сразу только на одном проводнике. Смещение проводника относительно центра или зажатие нескольких проводников приведёт к искажению показаний.
- В двух областях экрана будут показаны эффективные величины переменного тока и переменного напряжения.
- Если входной ток превышает 1000 А эфф., на экране будет показано сообщение 0L.
Во время измерения в дополнительной экранной области отображается значение напряжения.
Поочерёдное нажатие кнопки "MAX/MIN" включает режим регистрации минимального или максимального показаний (только в режиме ручного выбора диапазона). В двух областях экрана токовых клещей АСМ-2353 будут показаны эффективные величины переменного тока и переменного напряжения.
Для выхода из режима регистрации максимальных/минимальных показаний удерживайте кнопку "MAX/MIN" в течение 2 секунд.
Статьи о продукции АКТАКОМТоковые клещи как инструмент массовых электрических измерений
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Программное обеспечение
|
| Входные разъёмы L1, L2, L3 и входной разъём COM используются для подключений измерительных проводов при определении переменного напряжения, частоты, активной, реактивной и полной мощности. Выбор фазы осуществляется с помощью кнопки SEL на передней панели прибора. На рисунке ниже – пример подключения прибора при измерении активной мощности по схеме "3 фазы 4 провода". Наверх |
| Индикатора активно-индуктивной или активно-емкостной нагрузки в АСМ-2353 нет. Показания измерений фазового угла отображаются только в положительном диапазоне от 0 до 90 градусов. Наверх |
Наверх |
Программное обеспечениеПрограммное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.
| ACMM Программное обеспечение AKTAKOM Clamp Meter MonitorПрограммное обеспечение AKTAKOM Clamp Meter Monitor предназначено для токовых клещей АКТАКОМ серии АСМ. АСММ обеспечивает отображение измерений на экране ПК, протоколирование измерений, сохранение результатов измерений в файл excel.Дата изменения: 24.05.2019Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату. | Загрузить |
¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.
Документация| АСМ-2353 руководство по эксплуатацииВключает методику поверки Редакция: 180222 Дата изменения: 24.05.2019 | Читать У Вас уже есть этот прибор? Да Нет | 1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням |
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Распечатать таблицы с указанием поверяемых значений (точек)
| Серийный номер: | |
| Примечание: |
| 750 В | 0.1 В | ±(1.2%+5 е.м.р.) | ±9.4988 В | В |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 750 В | 0.1 В | ±(1.2%+5 е.м.р.) | ±9.4988 В | 73.6 В | 75 В (10% диапазона) | 76.4 В | ДаНет | |
| 370 В | 375 В (50% диапазона) | 380 В | ||||||
| 666.4 В | 675 В (90% диапазона) | 683.6 В |
| 1000 А | 0.1 А | ±(2%+5 е.м.р.) | ±20.498 А | А |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 1000 А | 0.1 А | ±(2%+5 е.м.р.) | ±20.498 А | 97.5 А | 100 А (10% диапазона) | 102.5 А | ДаНет | |
| 489.5 А | 500 А (50% диапазона) | 510.5 А | ||||||
| 881.5 А | 900 А (90% диапазона) | 918.5 А |
| 200 Гц | 1 Гц | ±(0.5%+5 е.м.р.) | ±5.995 Гц | Гц |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 200 Гц | 1 Гц | ±(0.5%+5 е.м.р.) | ±5.995 Гц | 14.9 Гц | 20 Гц (10% диапазона) | 25.1 Гц | ДаНет | |
| 94.5 Гц | 100 Гц (50% диапазона) | 105.5 Гц | ||||||
| 174.1 Гц | 180 Гц (90% диапазона) | 185.9 Гц |
| 100 кВт | 0.01 кВт | ±(3%+5 е.м.р.) | ±3.0497 кВт | кВт | ||
| 750 кВт | 0.1 кВт | ±(3%+5 е.м.р.) | ±22.997 кВт | кВт |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 100 кВт | 0.01 кВт | ±(3%+5 е.м.р.) | ±3.0497 кВт | 9.65 кВт | 10 кВт (10% диапазона) | 10.35 кВт | ДаНет | |
| 48.45 кВт | 50 кВт (50% диапазона) | 51.55 кВт | ||||||
| 87.25 кВт | 90 кВт (90% диапазона) | 92.75 кВт | ||||||
| 750 кВт | 0.1 кВт | ±(3%+5 е.м.р.) | ±22.997 кВт | 72.25 кВт | 75 кВт (10% диапазона) | 77.75 кВт | ДаНет | |
| 363.25 кВт | 375 кВт (50% диапазона) | 386.75 кВт | ||||||
| 654.25 кВт | 675 кВт (90% диапазона) | 695.75 кВт |
| 100 квар | 0.01 квар | ±(3%+5 е.м.р.) | ±3.0497 квар | квар | ||
| 750 квар | 0.1 квар | ±(3%+5 е.м.р.) | ±22.997 квар | квар |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 100 квар | 0.01 квар | ±(3%+5 е.м.р.) | ±3.0497 квар | 9.65 квар | 10 квар (10% диапазона) | 10.35 квар | ДаНет | |
| 48.45 квар | 50 квар (50% диапазона) | 51.55 квар | ||||||
| 87.25 квар | 90 квар (90% диапазона) | 92.75 квар | ||||||
| 750 квар | 0.1 квар | ±(3%+5 е.м.р.) | ±22.997 квар | 72.25 квар | 75 квар (10% диапазона) | 77.75 квар | ДаНет | |
| 363.25 квар | 375 квар (50% диапазона) | 386.75 квар | ||||||
| 654.25 квар | 675 квар (90% диапазона) | 695.75 квар |
| 100 кВА | 0.01 кВА | ±(3%+5 е.м.р.) | ±3.0497 кВА | кВА | ||
| 750 кВА | 0.1 кВА | ±(3%+5 е.м.р.) | ±22.997 кВА | кВА |
Показать/скрыть таблицу с указанием поверяемых значений (точек)
| 100 кВА | 0.01 кВА | ±(3%+5 е.м.р.) | ±3.0497 кВА | 9.65 кВА | 10 кВА (10% диапазона) | 10.35 кВА | ДаНет | |
| 48.45 кВА | 50 кВА (50% диапазона) | 51.55 кВА | ||||||
| 87.25 кВА | 90 кВА (90% диапазона) | 92.75 кВА | ||||||
| 750 кВА | 0.1 кВА | ±(3%+5 е.м.р.) | ±22.997 кВА | 72.25 кВА | 75 кВА (10% диапазона) | 77.75 кВА | ДаНет | |
| 363.25 кВА | 375 кВА (50% диапазона) | 386.75 кВА | ||||||
| 654.25 кВА | 675 кВА (90% диапазона) | 695.75 кВА |
