Этот многофункциональный прибор позволяет измерять значение активной, реактивной и полной мощности в трех- и четырехпроводных трехфазных цепях, трехфазных цепях с симметричной нагрузкой, двух- и трехпроводных однофазных цепях.
Технические параметры- Измерение постоянного / переменного (True RMS) напряжения
- Измерение True RMS переменного тока и переменного тока с постоянной составляющей
- Измерение пускового тока
- Измерение активной, реактивной и полной мощности в одно- и трехфазных цепях
- Определение последовательности чередования фаз
- Измерение сопротивления, частоты, емкости
- Измерение температуры термопарами К-типа
- Тест диодов и проверка неразрывности цепи (<40 Ом)
- Измерение фазового угла
- Определение последовательности чередования фаз
- Диаметр обхвата 42 мм
- Одновременная индикация на дисплее двух параметров
- Удержание показаний
- Регистрация минимального/максимального значения
- Автоматический выбор пределов измерений
- Автовыключение дисплея (около 30 мин.) с функцией отключения
- Разрядность дисплея 4 разряда (9999 отсчетов)
- Индикация разряда батареи
- Индикация перегрузки
- Время сэмплирования 2,5 раз/сек (1 раз/6 сек - в режиме измерения мощности)
- Потребляемый ток 25 мА
- Питание 9 В (батарея типа "Крона")
- Рабочая температура 0...50 °С
- Габаритные размеры (длина, ширина, высота) 228х76х39 мм
- Масса 465 г
| 99,99 А | 10 мА | ±(2% + 20 е.м.р.) для 50, 60 Гц ±(4% + 20 е.м.р.) для 40 ~ 400 Гц | 0,10 А | 1000 А |
| 999,9 A | 100 мА | 1,0 А |
Пусковой ток
| 99,99 А | 0,01 А | > 5 А | 100 мс | 1000 А AC |
| 999,9 А | 0,1 А | > 50 А |
Переменный ток с постоянной составляющей TrueRMS (AC+DC)
| 99,99 мкА | 10 нА | ±(1% + 20 е.м.р.) | 0,20 мкА | 600 В |
| 999,9 мкА | 100 нА | 2,0 мкА |
Падение напряжения 5 мВ/мкА
Переменное напряжение TrueRMS (50 Гц~400 Гц)| 999,9 мВ | 0,1 мВ | ±(2% + 20 е.м.р.) для 50, 60 Гц ±(4% + 20 е.м.р.) для 40 ~ 400 Гц | 2,0 мВ | 600 В |
| 9,999 В | 1 мВ | 0,020 В | ||
| 99,99 В | 10 мВ | 0,20 В | ||
| 600,0 В | 100 мВ | 2 В |
Постоянное напряжение
| 999,9 мВ | 0,1 мВ | ±(1% + 20 е.м.р.) | 2,0 мВ | 600 В |
| 9,999 В | 1 мВ | 0,020 В | ||
| 99,99 В | 10 мВ | 0,20 В | ||
| 600,0 В | 100 мВ | 2 В |
Сопротивление
| 999,9 Ом | 100 мОм | ±(1% + 10 е.м.р.) | 600 В |
| 9,999 кОм | 1 Ом | ||
| 99,99 кОм | 10 Ом | ||
| 999,9 кОм | 100 Ом | ||
| 9,999 МОм | 1 кОм | ±(5% + 10 е.м.р.) | |
| 99,99 МОм | 10 кОм |
Индикация чередования фаз
| 80 В… 480 В | 50 Гц / 60 Гц | 600 В |
Емкость
| 10,000 мкФ | 1 нФ | ±(1,5% + 5 е.м.р.) | 600 В |
| 100,00 мкФ | 10 нФ | ||
| 1000,0 мкФ | 100 нФ | ||
| 7000 мкФ | 1 мкФ | ±(2,5% + 15 е.м.р.) |
Тестирование диодов
| 2,000 В | 1 мВ | ±(2% + 1 е.м.р.) | 600 В |
Температура (термопара K-типа
| -50 °C ... 900 °C | 0,1 °C | ±(0,2% + 1 °C) | 30 В AC или 60 Впик |
| -58 °F ... 1000 °F | 0,1 °F | ±(0,2% + 2 °F) |
Полная мощность 1ф/3ф: (PF>0,5 или θ<60°)
| 60,00 кВт (<100 А) | 10 Вт | ±5%±20 е.м.р. (50, 60 Гц) | 600 В AC / 1000 А AC |
| 600,0 кВт (>100 А) | 100 Вт |
Реактивная мощность 1ф/3ф: (PF>0,5 или θ<60°)
| 60,00 кВАр (<100 А) | 0,01 кВАр | ±(5% + 20 е.м.р.) для 50, 60 Гц | 600 В AC / 1000 А AC |
| 600,0 кВАр (>100 А) | 0,1 кВАр |
Полная мощность
| 60,00 кВА (<100 А) | 10 ВА | ±(2,5% + 20 е.м.р.) | 600 В AC / 1000 А AC |
| 600,0 кВА (>100 А) | 100 ВА |
Фазовый угол 1ф/3ф (50 Гц, 60 Гц)
| -60° ... 0° ... +60° | 0,1° | ±6,0° | ACV>100 В, ACA>10 А |
Частота
| 40 Гц / 1 кГц | 0,1 Гц | ±(0,5% ± 2 е.м.р.) | ACV>1,2 В, ACA>6 А |

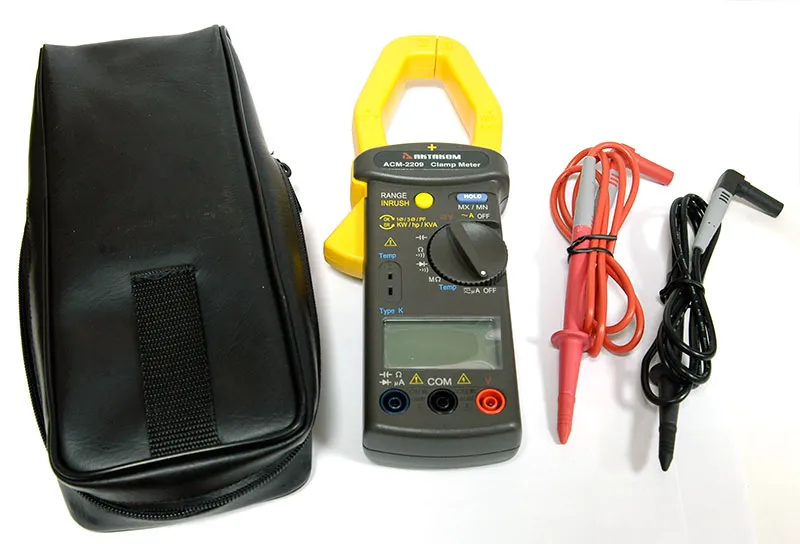

- Токовые клещи
- Соединительные провода (красный и черный)
- Батарея 9 В
- Кейс для переноски
- Руководство по эксплуатации
|
|
| ||||||||||||
|
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация
|
Документация
| АСМ-2209 руководство по эксплуатацииРедакция: 190409 Дата изменения: 24.05.2019 | Читать У Вас уже есть этот прибор? Да Нет | 1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням |
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Распечатать таблицы с указанием калибруемых значений (точек)
| Серийный номер: | |
| Примечание: |
| 999.9 мВ | 0.1 мВ | ±(1%+20 е.м.р.) | ±11.998 мВ | мВ | ||
| 9.999 В | 1 мВ | ±(1%+20 е.м.р.) | ±0.11998 В | В | ||
| 99.99 В | 10 мВ | ±(1%+20 е.м.р.) | ±1.1998 В | В | ||
| 600 В | 100 мВ | ±(1%+20 е.м.р.) | ±7.999 В | В |
Показать/скрыть таблицу с указанием калибруемых значений (точек)
| 999.9 мВ | 0.1 мВ | ±(1%+20 е.м.р.) | ±11.998 мВ | 96.9901 мВ | 99.99 мВ (10% диапазона) | 102.9899 мВ | ДаНет | |
| 492.9505 мВ | 499.95 мВ (50% диапазона) | 506.9495 мВ | ||||||
| 888.9109 мВ | 899.91 мВ (90% диапазона) | 910.9091 мВ | ||||||
| 9.999 В | 1 мВ | ±(1%+20 е.м.р.) | ±0.11998 В | 0.9699 В | 0.9999 В (10% диапазона) | 1.0299 В | ДаНет | |
| 4.9295 В | 4.9995 В (50% диапазона) | 5.0695 В | ||||||
| 8.8891 В | 8.9991 В (90% диапазона) | 9.1091 В | ||||||
| 99.99 В | 10 мВ | ±(1%+20 е.м.р.) | ±1.1998 В | 9.699 В | 9.999 В (10% диапазона) | 10.299 В | ДаНет | |
| 49.2951 В | 49.995 В (50% диапазона) | 50.695 В | ||||||
| 88.8911 В | 89.991 В (90% диапазона) | 91.0909 В | ||||||
| 600 В | 100 мВ | ±(1%+20 е.м.р.) | ±7.999 В | 57.4 В | 60 В (10% диапазона) | 62.6 В | ДаНет | |
| 295 В | 300 В (50% диапазона) | 305 В | ||||||
| 532.6 В | 540 В (90% диапазона) | 547.4 В |
| 999.9 мВ | 0.1 мВ | ±(2%+20 е.м.р.) | ±21.996 мВ | мВ | ||
| 9.999 В | 1 мВ | ±(2%+20 е.м.р.) | ±0.21996 В | В | ||
| 99.99 В | 10 мВ | ±(2%+20 е.м.р.) | ±2.1996 В | В | ||
| 600 В | 100 мВ | ±(2%+20 е.м.р.) | ±13.998 В | В |
Показать/скрыть таблицу с указанием калибруемых значений (точек)
| 999.9 мВ | 0.1 мВ | ±(2%+20 е.м.р.) | ±21.996 мВ | 95.9902 мВ | 99.99 мВ (10% диапазона) | 103.9898 мВ | ДаНет | |
| 487.951 мВ | 499.95 мВ (50% диапазона) | 511.949 мВ | ||||||
| 879.9118 мВ | 899.91 мВ (90% диапазона) | 919.9082 мВ | ||||||
| 9.999 В | 1 мВ | ±(2%+20 е.м.р.) | ±0.21996 В | 0.9599 В | 0.9999 В (10% диапазона) | 1.0399 В | ДаНет | |
| 4.8795 В | 4.9995 В (50% диапазона) | 5.1195 В | ||||||
| 8.7991 В | 8.9991 В (90% диапазона) | 9.1991 В | ||||||
| 99.99 В | 10 мВ | ±(2%+20 е.м.р.) | ±2.1996 В | 9.599 В | 9.999 В (10% диапазона) | 10.399 В | ДаНет | |
| 48.7951 В | 49.995 В (50% диапазона) | 51.1949 В | ||||||
| 87.9912 В | 89.991 В (90% диапазона) | 91.9908 В | ||||||
| 600 В | 100 мВ | ±(2%+20 е.м.р.) | ±13.998 В | 56.8 В | 60 В (10% диапазона) | 63.2 В | ДаНет | |
| 292 В | 300 В (50% диапазона) | 308 В | ||||||
| 527.2 В | 540 В (90% диапазона) | 552.8 В |
| 99.99 А | 10 мА | ±(2%+20 е.м.р.) | ±2.1996 А | А | ||
| 999.9 А | 100 мА | ±(2%+20 е.м.р.) | ±21.996 А | А |
Показать/скрыть таблицу с указанием калибруемых значений (точек)
| 99.99 А | 10 мА | ±(2%+20 е.м.р.) | ±2.1996 А | 9.599 А | 9.999 А (10% диапазона) | 10.399 А | ДаНет | |
| 48.7951 А | 49.995 А (50% диапазона) | 51.1949 А | ||||||
| 87.9912 А | 89.991 А (90% диапазона) | 91.9908 А | ||||||
| 999.9 А | 100 мА | ±(2%+20 е.м.р.) | ±21.996 А | 95.9902 А | 99.99 А (10% диапазона) | 103.9898 А | ДаНет | |
| 487.951 А | 499.95 А (50% диапазона) | 511.949 А | ||||||
| 879.9118 А | 899.91 А (90% диапазона) | 919.9082 А |
| 1 кГц | 0.1 Гц | ±(0.5%+2 е.м.р.) | ±0.0051995 кГц | кГц |
Показать/скрыть таблицу с указанием калибруемых значений (точек)
| 1 кГц | 0.1 Гц | ±(0.5%+2 е.м.р.) | ±0.0051995 кГц | 0.0993 кГц | 0.1 кГц (10% диапазона) | 0.1007 кГц | ДаНет | |
| 0.4973 кГц | 0.5 кГц (50% диапазона) | 0.5027 кГц | ||||||
| 0.8953 кГц | 0.9 кГц (90% диапазона) | 0.9047 кГц |
| 999.9 Ом | 100 мОм | ±(1%+10 е.м.р.) | ±10.998 Ом | Ом | ||
| 9.999 кОм | 1 Ом | ±(1%+10 е.м.р.) | ±0.10998 кОм | кОм | ||
| 99.99 кОм | 10 Ом | ±(1%+10 е.м.р.) | ±1.0998 кОм | кОм | ||
| 999.9 кОм | 100 Ом | ±(1%+10 е.м.р.) | ±10.998 кОм | кОм | ||
| 9.999 МОм | 1 кОм | ±(5%+10 е.м.р.) | ±0.5099 МОм | МОм | ||
| 99.99 МОм | 10 кОм | ±(5%+10 е.м.р.) | ±5.099 МОм | МОм |
Показать/скрыть таблицу с указанием калибруемых значений (точек)
| 999.9 Ом | 100 мОм | ±(1%+10 е.м.р.) | ±10.998 Ом | 97.9901 Ом | 99.99 Ом (10% диапазона) | 101.9899 Ом | ДаНет | |
| 493.9505 Ом | 499.95 Ом (50% диапазона) | 505.9495 Ом | ||||||
| 889.9109 Ом | 899.91 Ом (90% диапазона) | 909.9091 Ом | ||||||
| 9.999 кОм | 1 Ом | ±(1%+10 е.м.р.) | ±0.10998 кОм | 0.9799 кОм | 0.9999 кОм (10% диапазона) | 1.0199 кОм | ДаНет | |
| 4.9395 кОм | 4.9995 кОм (50% диапазона) | 5.0595 кОм | ||||||
| 8.8991 кОм | 8.9991 кОм (90% диапазона) | 9.0991 кОм | ||||||
| 99.99 кОм | 10 Ом | ±(1%+10 е.м.р.) | ±1.0998 кОм | 9.799 кОм | 9.999 кОм (10% диапазона) | 10.199 кОм | ДаНет | |
| 49.3951 кОм | 49.995 кОм (50% диапазона) | 50.595 кОм | ||||||
| 88.9911 кОм | 89.991 кОм (90% диапазона) | 90.9909 кОм | ||||||
| 999.9 кОм | 100 Ом | ±(1%+10 е.м.р.) | ±10.998 кОм | 97.9901 кОм | 99.99 кОм (10% диапазона) | 101.9899 кОм | ДаНет | |
| 493.9505 кОм | 499.95 кОм (50% диапазона) | 505.9495 кОм | ||||||
| 889.9109 кОм | 899.91 кОм (90% диапазона) | 909.9091 кОм | ||||||
| 9.999 МОм | 1 кОм | ±(5%+10 е.м.р.) | ±0.5099 МОм | 0.9399 МОм | 0.9999 МОм (10% диапазона) | 1.0599 МОм | ДаНет | |
| 4.7395 МОм | 4.9995 МОм (50% диапазона) | 5.2595 МОм | ||||||
| 8.5391 МОм | 8.9991 МОм (90% диапазона) | 9.4591 МОм | ||||||
| 99.99 МОм | 10 кОм | ±(5%+10 е.м.р.) | ±5.099 МОм | 9.3991 МОм | 9.999 МОм (10% диапазона) | 10.599 МОм | ДаНет | |
| 47.3953 МОм | 49.995 МОм (50% диапазона) | 52.5948 МОм | ||||||
| 85.3915 МОм | 89.991 МОм (90% диапазона) | 94.5906 МОм |
| 10 мкФ | 1 нФ | ±(1.5%+5 е.м.р.) | ±0.154985 мкФ | мкФ | ||
| 100 мкФ | 10 нФ | ±(1.5%+5 е.м.р.) |
