Тип оборудования: толщиномер
Производитель: АКС, Россия
Серия: А12
Модель: А1270

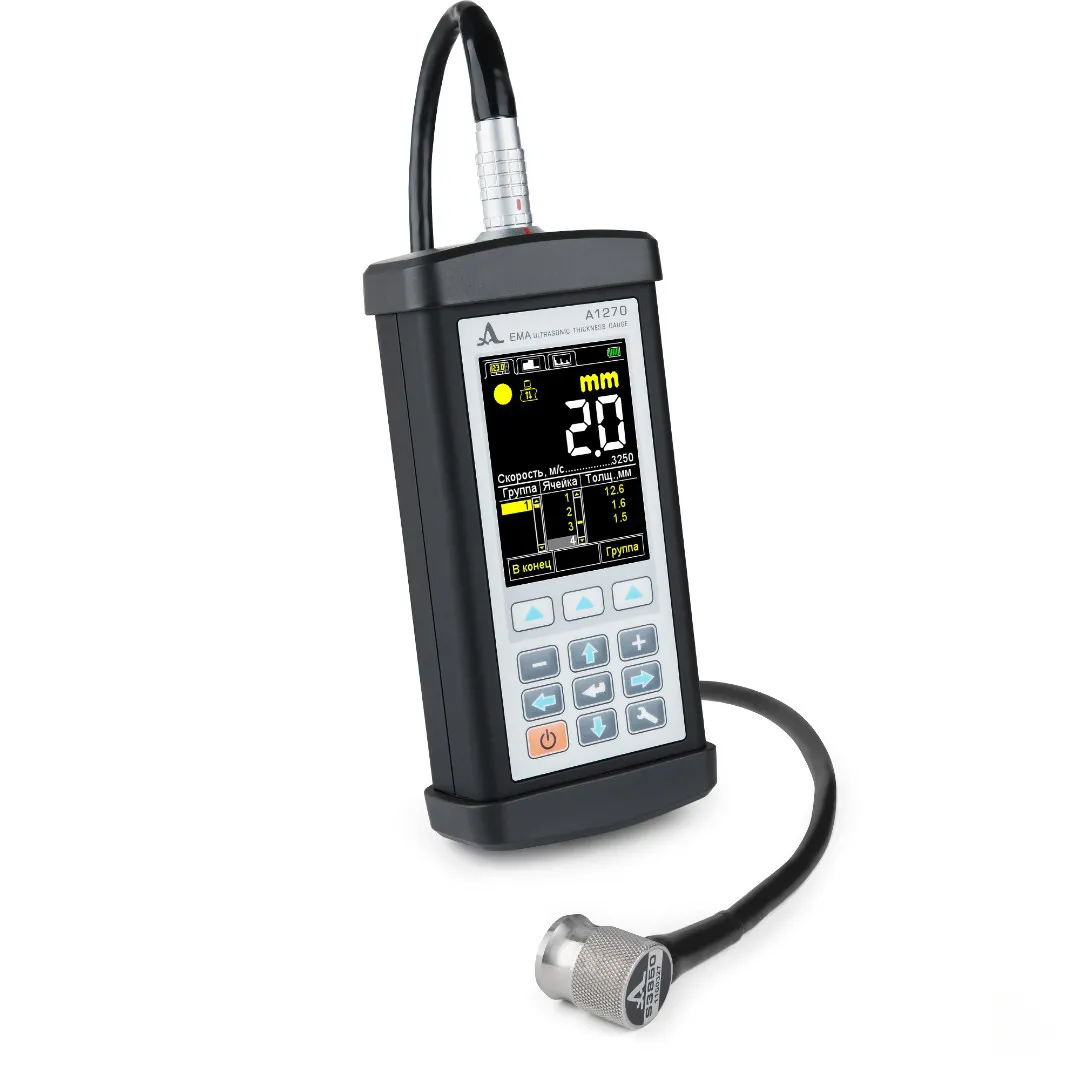

Описание: Толщиномер электромагнитно-акустический
Сертификат на ЭМА толщиномер А1270:
- Сертификат Госстандарта РФ. Электромагнитно-акустический толщиномер А1270 внесен в Государственный реестр средств измерений
Назначение электромагнитно-акустического толщиномера А1270
ЭМА толщиномер А1270 предназначен для толщинометрии изделий из алюминия, сплавов алюминия и сталей без применения контактных жидкостей. Используемые с толщиномером А1270 ЭМА преобразователи мало чувствительны к состоянию поверхности, поэтому поверхность объекта контроля не требует специальной подготовки, что значительно сокращает время подготовки к контролю. Прибор А1270 также позволяет работать через покрытие или с зазором.
Принцип действия ЭМА толщиномера А1270
Принцип действия толщиномера основан на измерении времени, за которое ультразвуковые (УЗ) импульсы проходят сквозь материал измеряемого изделия от одной поверхности до другой. Это время через известную скорость распространения ультразвуковых импульсов в материале пересчитывается в значение толщины изделия.
Электронный блок толщиномера формирует электрические сигналы, которые с помощью ЭМА преобразователя возбуждают в контролируемом объекте короткие УЗ импульсы.
Принятые и преобразованные в электрические сигналы в ЭМАП, УЗ импульсы поступают в электронный блок толщиномера. После усиления, оцифровки и обработки встроенным процессором параметров, принятых импульсов информация о толщине ОК отображается на экране прибора.
Электромагнитно-акустический толщиномер А1270 используется для:
- Измерения толщины деталей и узлов из металлов и сплавов без применения контактной жидкости;
- Оценки степени анизотропии проката
Отличительные особенности электромагнитно-акустического толщиномера А1270
ЭМА толщиномер А1270 рассчитан на использование с совмещенными ЭМА преобразователями (ЭМАП) сдвиговых (SH) волн.
Результат измерения отображается в мм с точностью до второго знака после запятой (одна сотая миллиметра). Толщиномер А1270 имеет возможность записывать и хранить результаты измерений в энергонезависимой панели. Накопленные данные по USB порту можно перенести на внешний компьютер для последующего документирования и распечатки.
Графическая и текстовая информация отображаются на жидкокристаллическом экране с подсветкой для работы при слабом освещении. Для управления прибором используется пленочная клавиатура. Для подключения ЭМА преобразователя применены разъемы LEMO00.
- маленькие размеры и вес прибора и преобразователей
- расширенный диапазон измеряемых толщин (0,7-100 мм по алюминию)
- различные типы ЭМА преобразователей (с радиальной поляризацией, с линейной поляризацией)
- работа без применения контактной жидкости
- различные режимы работы прибора: измерение, обзор, настройка
- легкость и простота в настройке и использовании: настройка на материал, автоматическая настройка скорости
- автоматическая настройка основных параметров преобразователя при калибровке
- память на 19800 измерений
- связь с компьютером по USB-порту
- корреляционная обработка сигналов
- конструкция прибора по IP65
Возможности ЭМА толщиномера А1270
Расширенное меню настроек прибора, а также несколько режимов работы позволяют применять данный толщиномер для тестирования различных объектов и решения различных задач контроля.
Режим НАСТРОЙКА
Осуществляется настройка под разные типы преобразователей, юстировка и калибровка прибора, установка параметров алгоритмов и аппаратуры, установка параметров материала, формирование конфигураций, их сохранение и выбор.
Режим ИЗМЕРЕНИЕ
В данном режиме обеспечивается:
-измерение толщины;
-определение максимального и минимального значений толщины из ряда измерений;
-запись результатов измерения толщины в память прибора;
-коррекция ранее записанных в память результатов;
-очистка памяти измерений.
Для измерения толщины используется автоматизированный алгоритм, который без вмешательства оператора подстраивает усиление, выбирает способ измерения и разрядность представления информации. Для оперативного анализа на экране прибора выводится вся необходимая информация: способ измерения толщины (пороговый или АКФ), индикация уровня сигнала, общая информация о параметрах контроля, текущий результат измерения, а также ранее записанные результаты измерений.
Режим ОБЗОР
Данный режим предназначен для измерения толщины с одновременным наблюдением за формой эхо-сигналов. Это позволяет повысить достоверность измерения толщины и проводить анализ в сложных случаях.
В данном режиме обеспечивается:
- измерение толщины с использованием выбранного способа;
- выбор одного из трех способов измерения толщины (пороговый, по двум эхо-сигналам, АКФ);
- реализация функции ЛУПА при одновременном представлении сигналов в недетектированном виде;
- запись в память прибора А-Сканов сигнала со всеми сопряженными данными (кадров);
- работа с ранее записанными в память приборов кадрами (просмотр, очистка).
Удобный интерфейс пользователя с возможностью быстрого переключения между режимами и быстрым доступом к настройкам и функциям значительно облегчает настройку и работу с прибором, в то же время расширяя возможности контроля.
