ПАМИР-250 импульсный рентгеновский аппарат

Импульсный рентгеновский аппарат ПАМИР-250

ПАМИР 250 - решаемые задачи

Назначение рентгеновского аппарата ПАМИР 250 - проведение рентгенографического контроля сварных швов металлоконструкций с толщиной стенки до 80 миллиметров (значение по стали, с просвечиванием на рентгеновскую плёнку высокой чувствительности, с применением флуоресцентных усиливающих экранов). Рентгеновский аппарат ПАМИР-250 выступает в качестве портативного источника ионизирующего проникающего излучения. Наиболее часто применяется при выполнении работ по неразрушающему контролю сварных швов трубопроводов в нестационарных условиях.

Питание ПАМИРа-200 может осуществляться как от автономного аккумуляторного источника, например, СПРУТ ИПА-24.18, так и от промышленной сети переменного тока 220 В.

ПАМИР 250 - конструкция элементов и работа рентгенаппарата

Основными элементами аппарата являются рентгеновский излучатель и портативный пульт управления, соединяемые между собой 30-ти метровым кабелем. Вынос пульта управления от излучающего блока на такое расстояние (в противоположном выходу рабочего пучка излучения направлении) обеспечивает защиту оператора при проведении экспозиции.

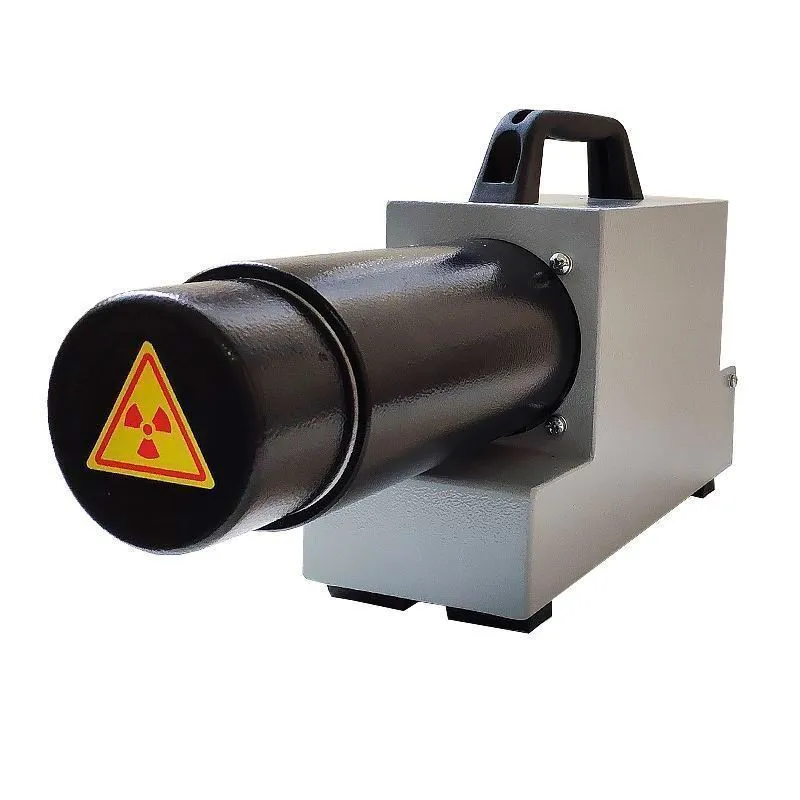

Блок излучателя состоит из высоковольтного модуля заполненного маслом и первичного контура, который обеспечивает подачу импульсов на вход высоковольтного блока.

Высоковольтный модуль включает в себя импульсный трансформатор, разрядник - обостритель, импульсную рентген трубку ИМА5-320Д с холодным катодом. Первичный контур состоит из накопительных конденсаторов и газового коммутатора. Указанные цепи излучающего блока ПАМИР-250 формируют короткие наносекундные импульсы высокого напряжения на электродах вакуумной трубки. При столь коротком, но мощном воздействии, в вакуумном промежутке трубки происходит процесс взрывной электронной эмиссии, сопровождающийся вспышкой рентгеновского излучения.

В пульте управления ПАМИРом-250 расположены: источник первичного напряжения, таймер экспозиции, цепи управления и защиты. Источник первичного напряжения представляет собой однотактный высокочастотный транзисторный генератор с самовозбуждением, нагрузкой которого является высоковольтный повышающий трансформатор.

Цепи управления и защиты обеспечивают устойчивую работу генератора и защиту схемы при отсутствии нагрузки (не вставлен разъем высоковольтного кабеля) в цепи высокого напряжения и защиту от перегрева.

• Тумблер включения сети.
• Ключ безопасности (он же ключ включения рентгена).
• Таймер экспозиции.
• Кнопка начала экспозиции.

Таймер имеет несколько временных поддиапазонов. Их переключение осуществляется с помощью микропереключателя, расположенного в левом нижнем углу лицевой панели таймера. С завода изготовителя аппарат выходит с установкой таймера на 5 мин.
